Стационарные автомобильные весы ВАТ "СОБОЛЬ"

Цена: от 594 400 Руб.
Стационарные автомобильные весы ВАТ "СОБОЛЬ"
Изготовлены по межгосударственному ГОСТу Изготовлены по межгосударственному ГОСТу
Диапазон рабочих температур -30...+40 Диапазон рабочих температур -30...+40
Кабельная разводка в металлорукаве Кабельная разводка в металлорукаве

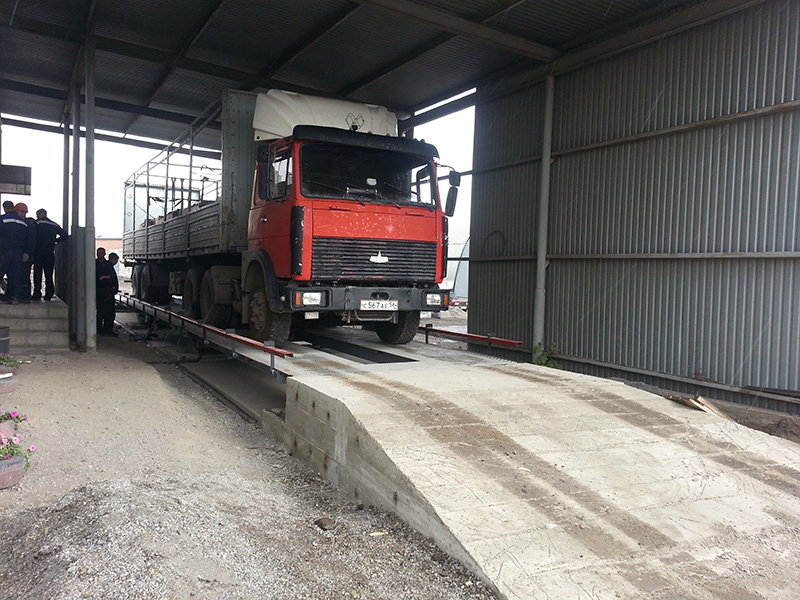

Въездной и съездной пандус Въездной и съездной пандус
Стандартное ПО Стандартное ПО
Ограждение грузоприеменой платформы Ограждение грузоприеменой платформы
Гарантийный срок 24 мес Гарантийный срок 24 мес
Перевозка в стандартном контейнере Перевозка в стандартном контейнере

Дополнительные опции

Расширенный гарантийный срок 36 мес Расширенный гарантийный срок 36 мес
Взрывозащищенное исполнение Взрывозащищенное исполнение
Расширенный диапазон рабочих температур -50...+50 Расширенный диапазон рабочих температур -50...+50
Антикоррозийное покрытие цинконолом Антикоррозийное покрытие цинконолом
Выносное табло Выносное табло
Цифровая система измерения Цифровая система измерения
Взвешивание в 1С Взвешивание в 1С
Дополнительное оборудование Дополнительное оборудование
Расширенное ПО Расширенное ПО

Установка

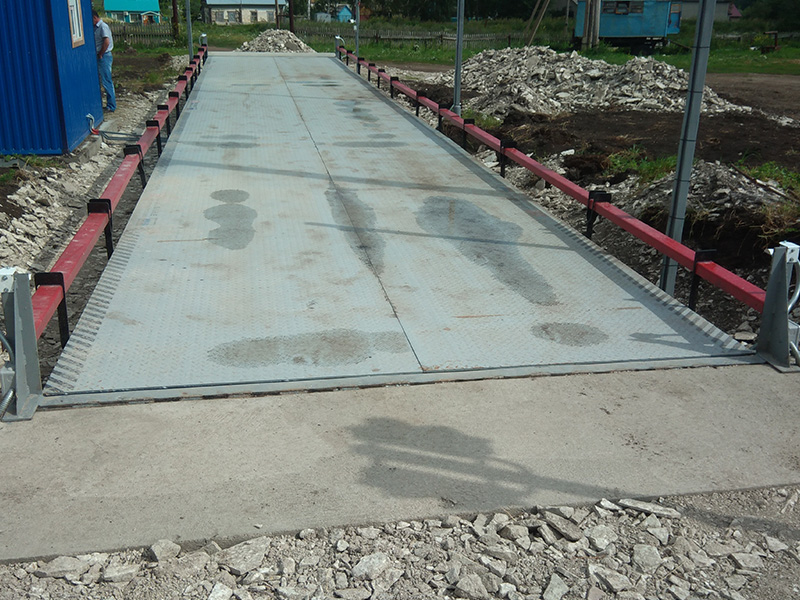

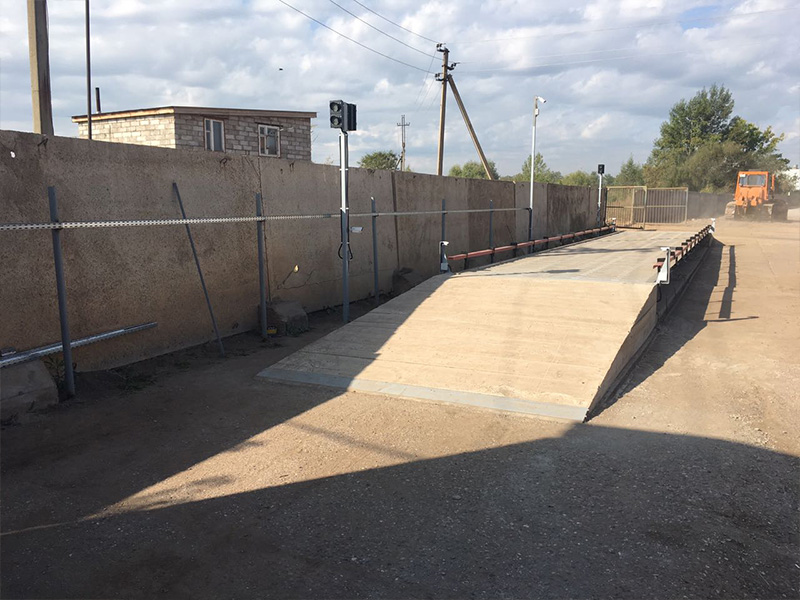

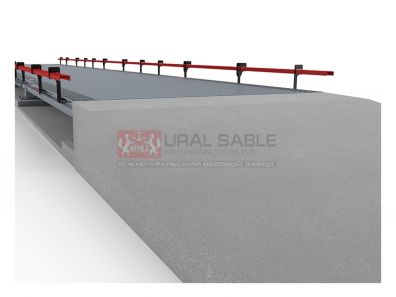

Установка над поверхностью Установка над поверхностью

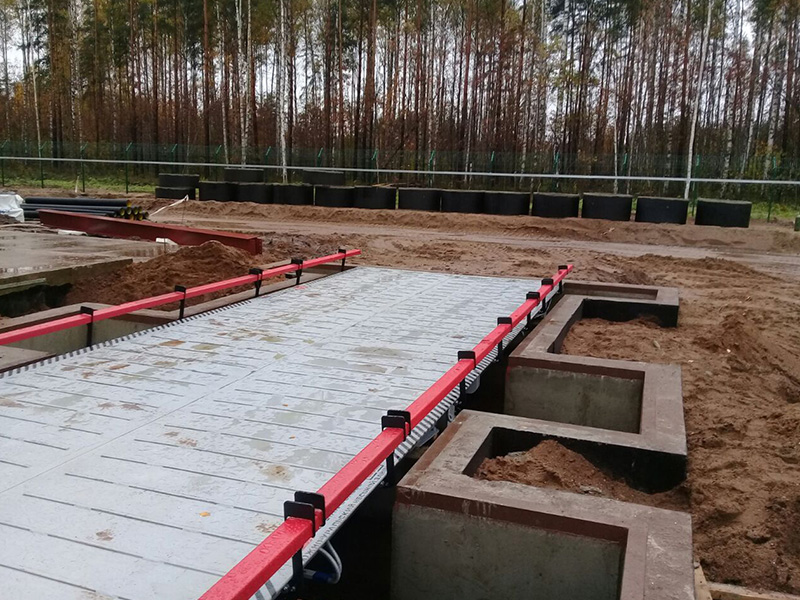

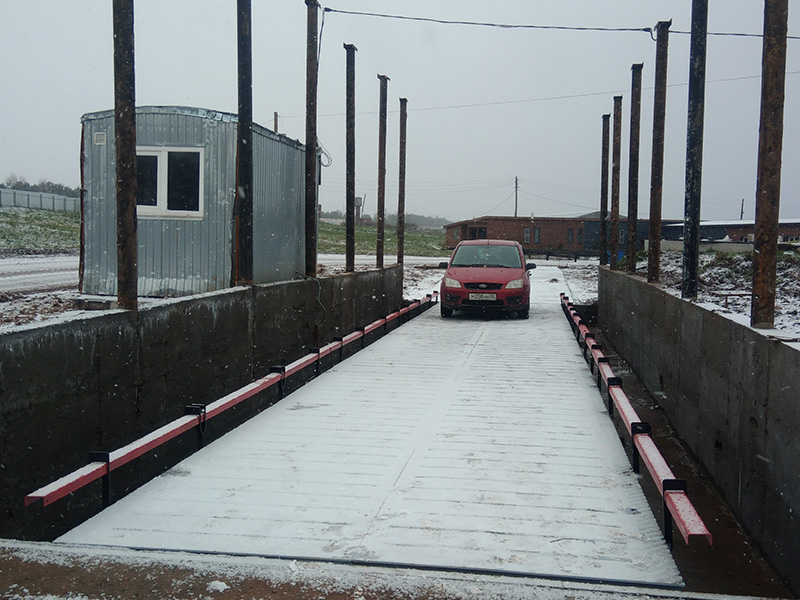

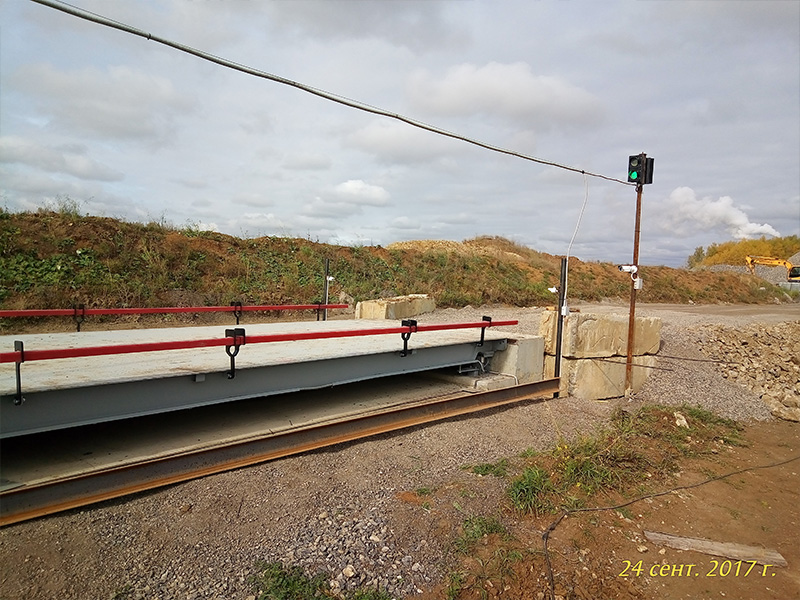

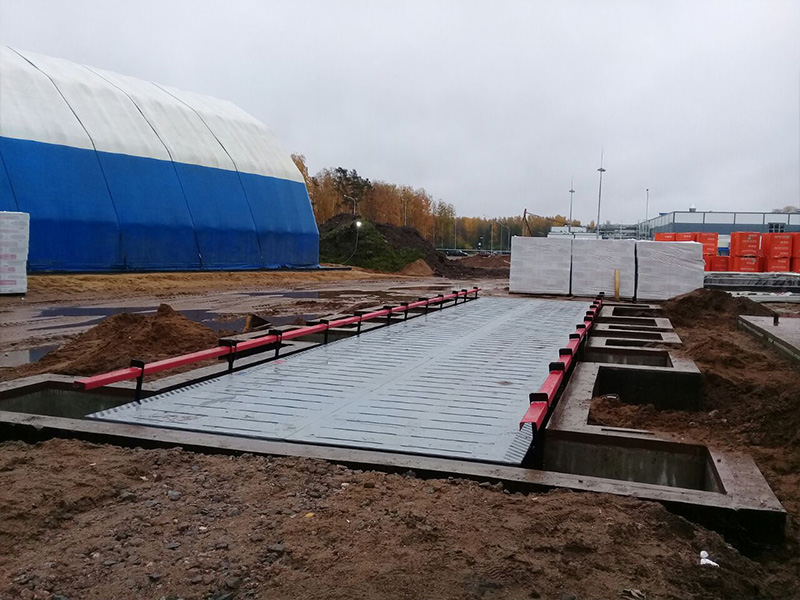

Установка в приямок Установка в приямок

Почему нужно выбрать ВАТ "СОБОЛЬ"



Запатентованная конструкция
Запатентованная
конструкция весов

Роботизированная сварка
Роботизированная
сварка

Противоскользящее покрытие
Противоскользящее
покрытие "Сибиряк"

Толщина весов
Толщина платформы
весов 370 мм.

Верхний настил
Верхний настил
10 мм.

Набор опций
Широкий набор
опций

Описание

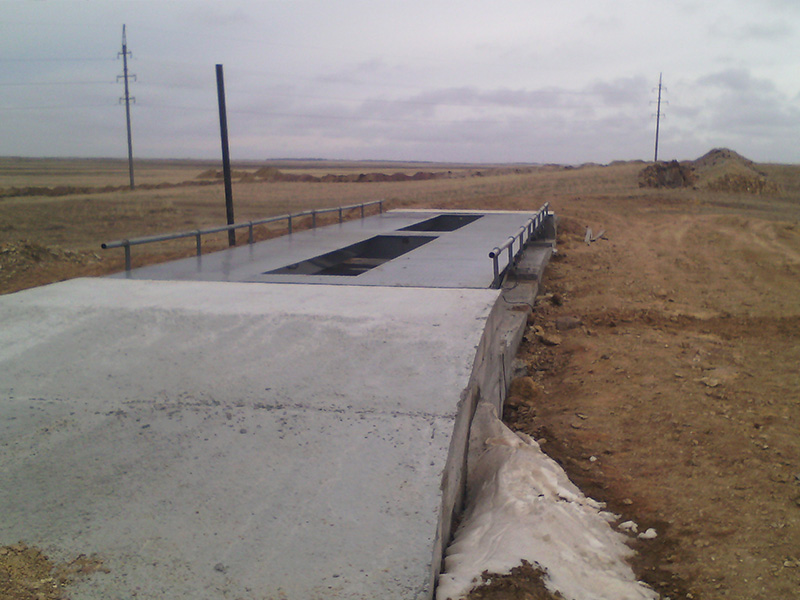

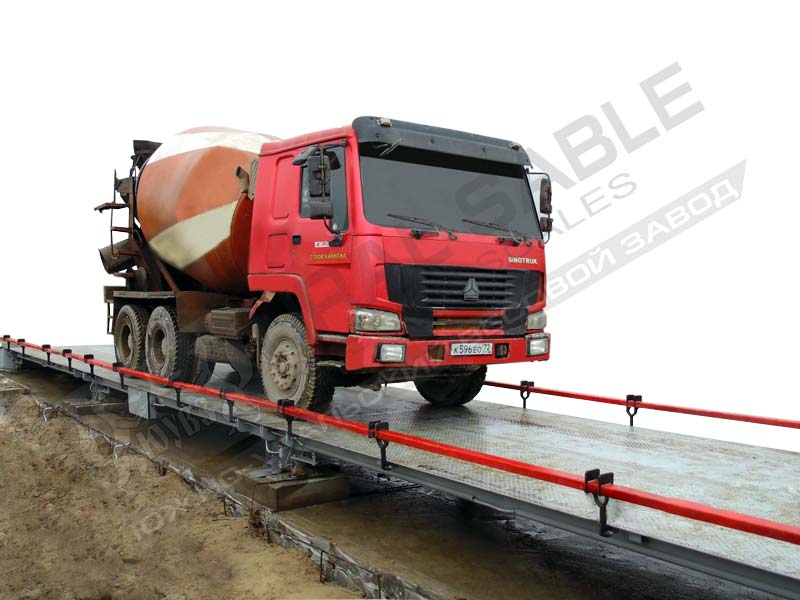

ВАТ "Соболь" – стационарные автомобильные весы статического взвешивания. Весы устанавливаются на капитальный бетонный фундамент, что позволяет использовать весы на предприятиях со значительным грузопотоком.

Автовесы ВАТ «Соболь» - самые массовые весы в России.

Верхний настил грузоприемной платформы составляет не менее 10 мм. Ортотропная полноразмерная конструкция весов, не имеющая аналогов в России (Конструкция защищена патентом) полностью соответствует требованиям ГОСТа, идентичности показания веса в любой точке весовой платформы.

Модельный ряд весов серии ВАТ «Соболь» позволяет выбрать клиенту модификацию, отвечающую именно его требованиям и потребностям. Самые распространенные вариант исполнения данного типа весов - автомобильные весы 100 тонн, 80 тонн, 60 тонн, 50 тонн длиной 12 ; 15; 16,5; 18 метров.

Складная конструкция весов делает их транспортировку простой и удобной.

Применение

Весы широко используются во всех отраслях промышленности, сельском хозяйстве, строительстве, на складах и логистических компаниях, добыче, переработке и приеме сырья.

Дополнительная информация

Автомобильные весы типа ВАТ выпускаются по ГОСТ OIML R 76-1-2011.
ВАТ внесены в Государственный Реестр средств измерений РФ № 55381-13, имеют сертификат об утверждении типа средств измерений RU.C.28.004.A № 52877.

Платформы автомобильных весов имеют запатентованную конструкцию.


Особенности конструкции весов Южно-Уральского Весового Завода

sttАвтомобильные электронные весы – это сложное измерительное оборудование, позволяющее производить взвешивание автотранспорта с высокой точностью. В условиях роста производства и открытия новых промышленных объектов возникает необходимость оснащения предприятий современными и недорогими автомобильными весами. В сегменте производителей весового оборудования России – Южно-уральский Весовой Завод один из лидеров. Мы предлагаем различные модификации автомобильных весов, подходящие под любые запросы и требования заказчика. Благодаря многолетнему опыту, отлаженному производству по принципу «полный цикл», у нас наиболее выгодные варианты по соотношению цена-качество. Автомобильные электронные весы проектируются и производятся мастерами своего дела на современном оборудовании: плазменные и механические заготовительные линии, роботизированные сварочные линии, автоматизированные линии подготовки и покраски


stat2В конструкцию наших автомобильных весов заложены так называемые закрытые трапецеидальные ортотропные рёбра. Эта уникальная конструкция помогает разгрузить области, которые подвержены усталостному износу. Непрерывные (сплошные) сварные швы, соединяющие ортотропные рёбра с настилом весовой платформы, обеспечивают прочность и долговечность. Автомобильные электронные весы производятся согласно Технических условий ТУ 4274-002-15285126-12 и соответствуют ГОСТ OIMLR 76-1-2011,утверждены в Росстандарте и зарегистрированы в Государственном Реестре средств измерений РФ № 55381-13. Свидетельство об утверждении типаRU.C.28.004.A № 52877.


Что же обозначает термин "ортотропные"?

stat3Термин «ортотропная плита», ставший сейчас международным, является сокращенным обозначением понятия «ортогонально-анизотропная плита», т. е. плита, имеющая разные деформативные свойства в двух взаимно перпендикулярных направлениях: вдоль продольных ребер и вдоль поперечных балок. Данная технология ортотропных плит широко применяется во всём мире при проектировании и строительстве мостов и эстакад.
Верхняя ортотропная плита, расположенная в уровне проезда, состоит из листа настила, из приваренных к нему продольных ребер и из поперечных балок, опирающихся на основные конструкции (обычно стенки) главных балок. В наших весах платформа также состоит из настила (толщиной минимум 10 мм), приваренных к нему сплошным швом закрытых трапецеидальных ортотропных рёбер и поперечных торцевых балок, которые опираются на тензодатчики.


stat4В частности, конструкция ортотропных плит использовалась при строительстве таких мостов как Виадук Мийо во Франции и Вестгейт Бридж в Австралии, а так же при восстановлении многих мостов в послевоенной Германии. Взамен мостового полотна моста Золотые Ворота в США, опять же пришла усовершенствованная конструкция ортотропных плит.
Согласитесь, к конструкции мостов предъявляются очень жёсткие требования и она должна выдерживать большие транспортные потоки в течение очень длительного времени. Поскольку данные требования можно отнести и к весам, есть смысл использовать эту конструкцию и при изготовлении весов.

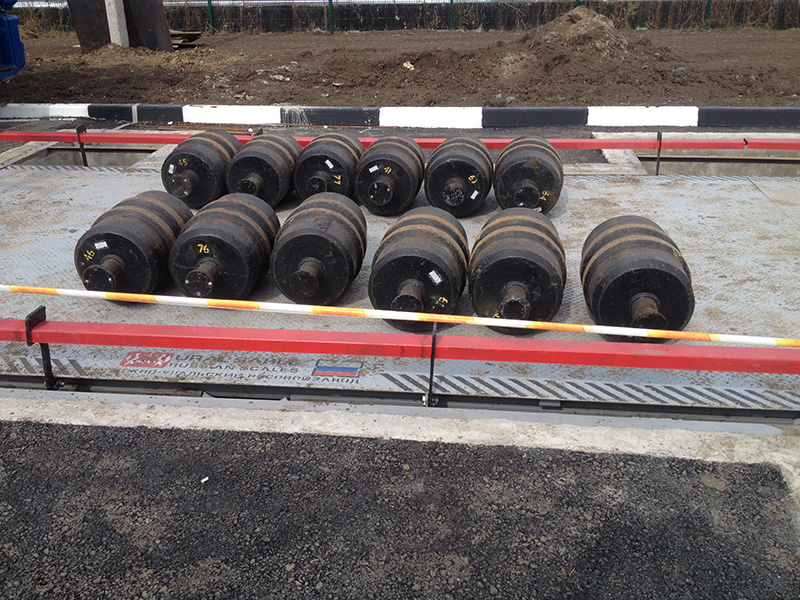

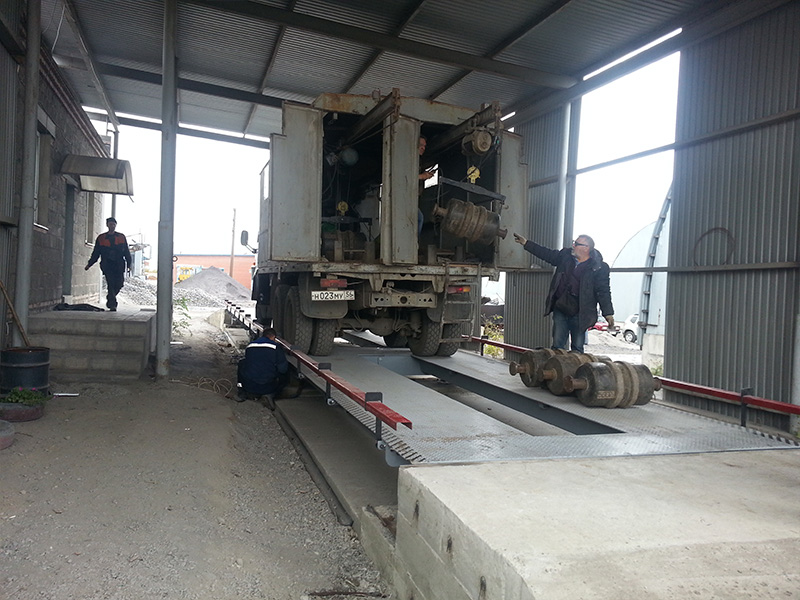

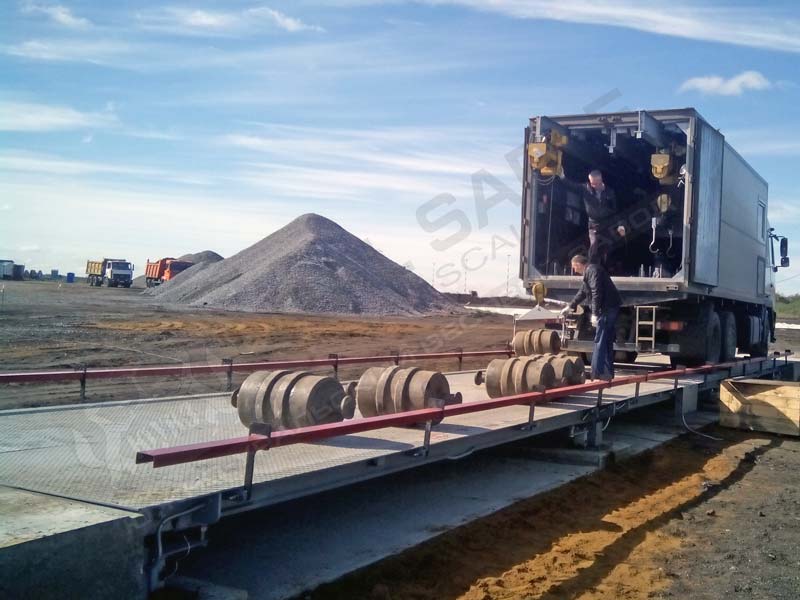

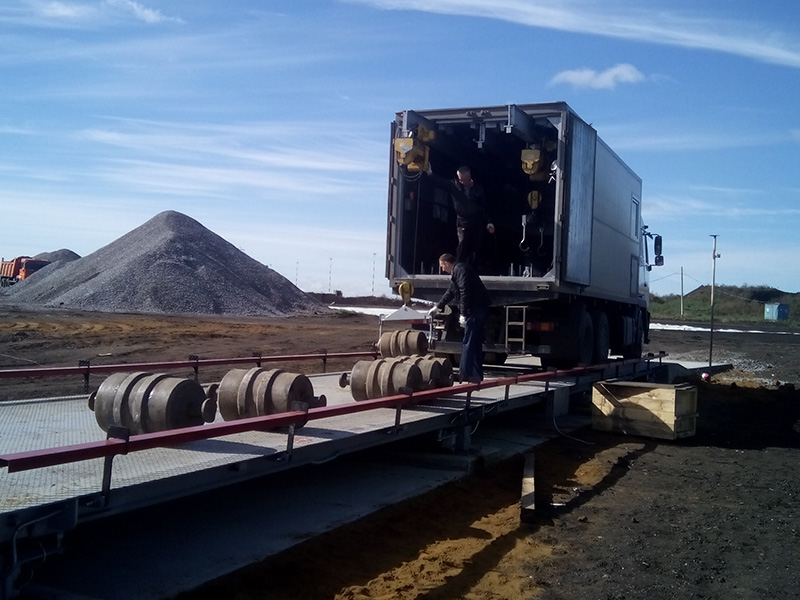

stat6Южно-Уральский Весовой Завод – первый и единственный в России производитель автомобильных весов, обладающий современным и высокоточным оборудованием, позволяющим использовать при производстве весового оборудования технологию ортотропных плит. Уникальность наших автомобильных весов ещё и в том, что они состоят из полноразмерных (цельных) весовых платформ шириной от 3 до 3,5 метров. Это позволяет исключить аварийный съезд автомобилей в межколейное пространство, облегчает производить поверку весов (перекатывать гири по весам), а также позволяет добиться идентичности показания веса в любой точке весовой платформы.


stat7Для возможности транспортировки таких крупногабаритных платформ, наше конструкторское бюро разработало их конструкцию таким образом, что платформы без особых усилий складываются и раскладываются пополам. Даная конструкция в свою очередь позволила в разы сократить процесс монтажа весов по времени и намного этот процесс облегчить.У других производителей весовые платформы состоят из узких полуплатформ, соединяющихся между собой поперечными стяжками при помощи большого количества болтовых соединений. Так что монтаж других весов – процесс долгий и трудоёмкий.


stat9Конструкция весов, полностью разработанная нашим конструкторским бюро, позволила сократить время нахождения весов в производстве и повысила их надёжность в эксплуатации. При использовании в конструкции спец.сталей, автомобильные весы выдерживают экстремальные нагрузки и перепады температур. Достигается работоспособность весов с максимальной интенсивностью, в условиях крайнего севера при максимально низких температурах.

Весоприёмные платформы наших весов запатентованы (ПАТЕНТ №148267) и не имеют аналогов в России и во всём мире. Вниманию наших заказчиков мы представляем автомобильные электронные весы уникальной конструкции ВАТ «Ермак», ВАТ «Соболь», ВАТ «Станица» и ВАТ «Усадьба».

Тех. характеристики

Класс точности весов по ГОСТ OIML R 76-1−2011 средний (III)
Класс точности датчиков по ГОСТ Р 8.726-2010 не ниже С3
Диапазон рабочих температур, °С -30… +40
-50… +50 (спец. исполнение)
Направление движения двухстороннее
Максимальная скорость заезда на весы, км/ч 5
Средний срок службы по ГОСТ OIML R 76-1−2011 , не менее, лет 10

Комплект поставки

  • Грузоприемная платформа;
  • Комплект ограничителей от продольных и поперечных смещений;
  • Комплект тезнзометрических датчиков с узлами встройки;
  • Весоизмерительный преобразователь;
  • Кабельная разводка;
  • Балансировочная коробка;
  • Ограждение весовой платформы;
  • Строительное задание на фундамент;
  • Руководство по эксплуатации. Паспорт.

Модельный ряд

Модель Мах Размеры грузоприемной платформы, м
ВАТ 20 5,5 – 1 20 тонн 5,5 х 3
6,0 – 1 6,0 х 3
11,0 – 2 11,0 х 3
12,0 – 2 12,0 х 3
ВАТ 30 11,0 – 2 30 тонн 11,0 х 3
12,0 – 2 12,0 х 3
16,5 – 3 16,5 х 3
18,0 – 3 18,0 х 3
ВАТ 40 11,0 – 2 40 тонн 11,0 х 3
12,0 – 2 12,0 х 3
16,5 – 3 16,5 х 3
18,0 – 3 18,0 х 3
ВАТ 50 11,0 – 2 50 тонн 11,0 х 3
12,0 – 2 12,0 х 3
16,5 – 3 16,5 х 3
18,0 – 3 18,0 х 3
22,0 – 4 22,0 х 3
24,0 – 4 24,0 х 3
ВАТ 60 11,0 – 2 60 тонн 11,0 х 3
12,0 – 2 12,0 х 3
15,0 – 3 15,0 х 3
16,5 – 3 16,5 х 3
18,0 – 3 18,0 х 3
20,0 – 3 20,0 х 3
22,0 – 4 22,0 х 3
24,0 – 4 24,0 х 3
ВАТ 80 16,5 - 3 80 тонн 16,5 - 3
18,0 - 3 18,0 - 3
20,0 - 4 20,0 - 3
22,0 - 4 22,0 - 3
24,0 - 4 24,0 - 3
ВАТ 100 5,0 - 1 100 тонн 5,0 – 4,5
6,0 - 1 6,0 – 4,5
10,0 - 2 10,0 – 4,5
12,0 – 3/4 12,0 – 4,5
15,0 – 3/4/5 15,0 – 4,5
ВАТ 150 5,0 - 1 150 тонн 5,0 – 4,5
6,0 - 1 6,0 – 4,5
10,0 - 2 10,0 – 4,5
12,0 – 3/4 12,0 – 4,5
15,0 – 3/4/5 15,0 – 4,5
ВАТ 200 5,0 - 1 200 тонн 5,0 – 4,5
6,0 - 1 6,0 – 4,5
10,0 - 2 10,0 – 4,5
12,0 – 3/4 12,0 – 4,5
15,0 – 3/4/5 15,0 – 4,5

Сертификаты

Документация

  • Руководство по эксплуатации весов (Скачать)
  • Руководство по эксплуатации весоизмерительного преобразователя КВ007 КП/КМ (Скачать)
  • Статическое взвешивание ПО - руководство пользователя (Скачать)

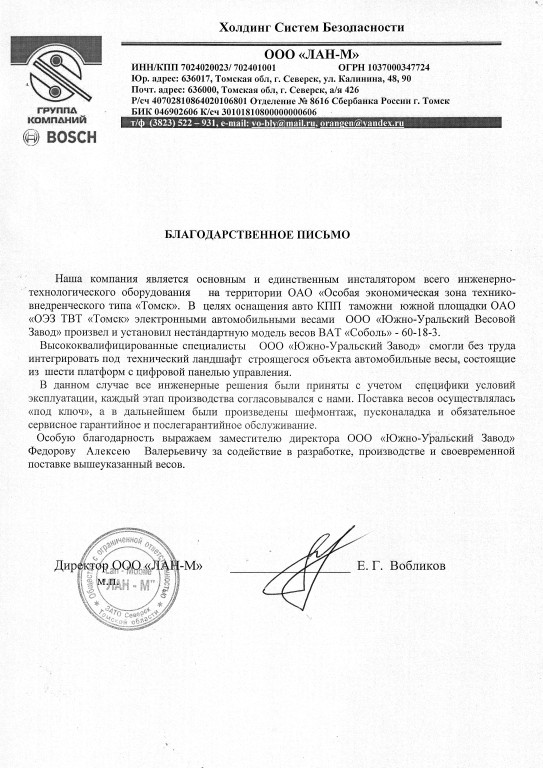

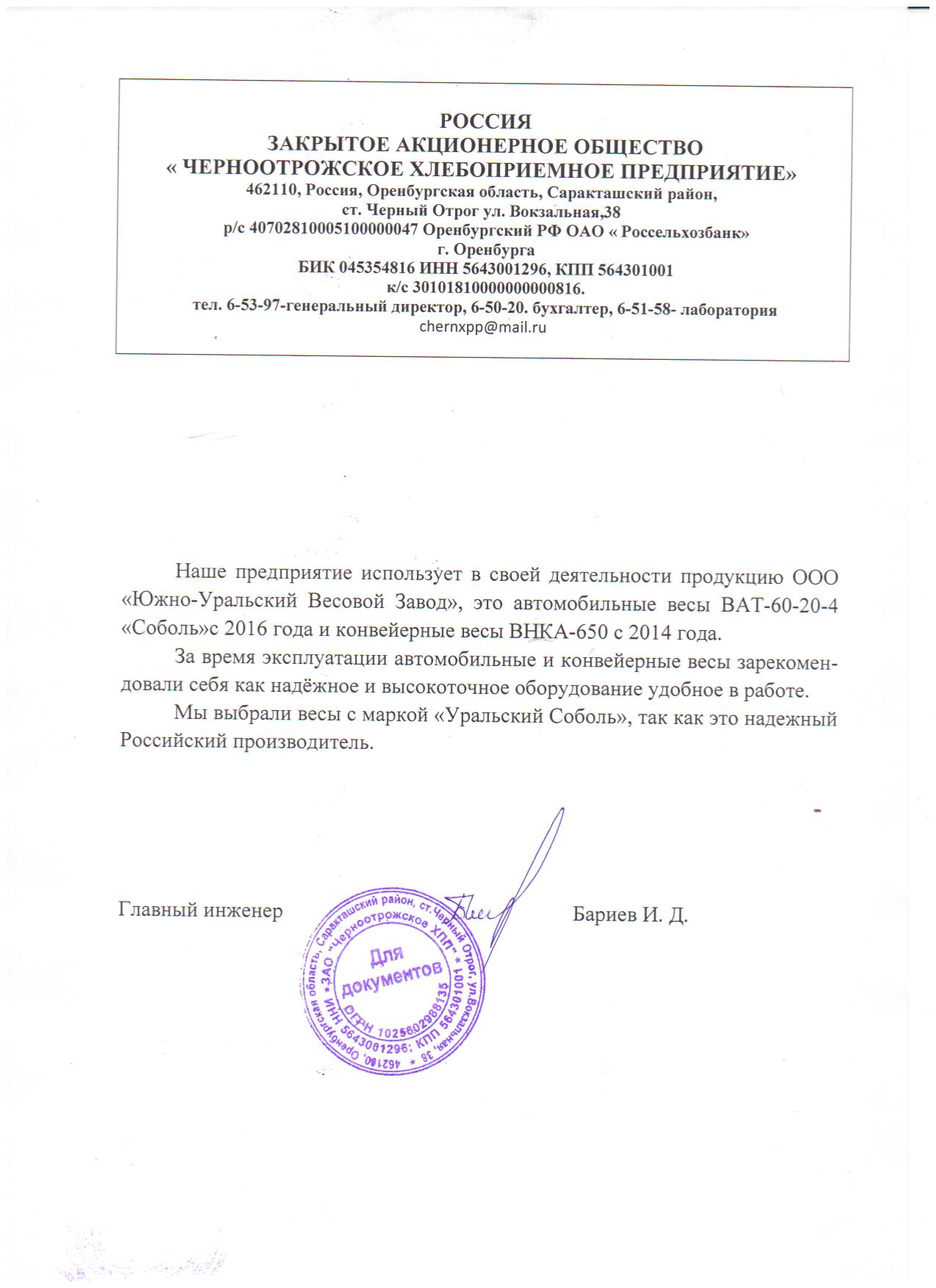

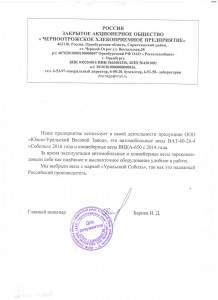

Отзывы наших клиентов
