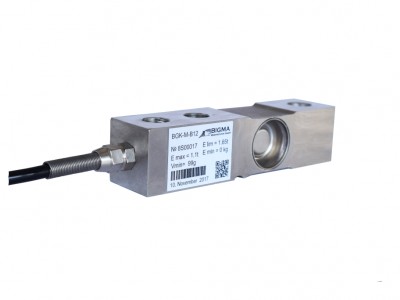

Тензометрический датчик BGK-M-B12 BIGMA (Германия)

Тензометрический датчик BGK-M-B12 BIGMA (Германия)

Описание

Датчик нагрузки BGK-M-B12 BIGMA является основным измерительным элементом электронных весов.

Устройство, которое может превращать механическую деформацию тела в удобный электрический сигнал.

Тех. характеристики

Номинальная нагрузка (Emax) т 1,1 1,76
Класс точности согласно OIML R60   C3
Количество проверочных интервалов   3000
Минимальный поверочный интервал датчика (vmin) % of Emax 0,0090 0,0100 (1,76 т) (550 кг + 1,1 т)
Номинальная чувствительность (Cn) mV/V 1,94
Чувствительность % ± 0.1%
Температурный коэффициент чувствительности (TKc) %/10K ± 0.0140
Температурный коэффициент нулевого сигнала (ТКо) %/10K 0.0140 0.0116
Гистерезис (dhy) 1) % Cn ±0,0170
Нелинейность (d link) 1) % Cn ±0,0170
Ползучесть (dcr) более 30 мин. % Cn ±0,0166
Входное сопротивление (RLC) Ohm >350
Output impedance (R0) Ohm 350 ± 2
Рекомендуемое напряжение питания (Uref) v 5
Номинальное напряжение питания (Bu) v - 5 ...+ 10
Сопротивление изоляции (R) G >5
Номинальный температурный диапазон (BT) °C - 10...+ 40
Рабочий диапазон температур (Btu) °C - 50...+ 50
Температура хранения (Btl) °C - 50...+ 50
Лимит загрузки (EL) %Emax 150
Вес (G) с кабелем, прибл. kg 0,9
Класс защиты по EN60529 (IEC529)
