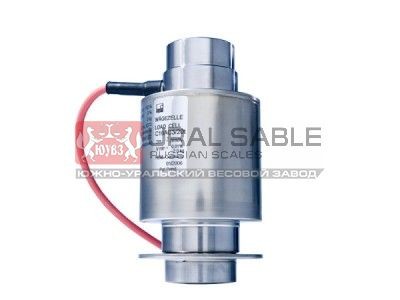

Тензометрический датчик колонного типа C16A (аналоговый) HBM (Германия)

Тензометрический датчик колонного типа C16A (аналоговый) HBM (Германия)

Описание

Тензометрический датчик - это основной измерительный элемент в конструкции электронных весов. Тензодатчик незначительно деформируется от воздействия силы взвешиваемого объекта и в виде электрического сигнала передает степень воздействия.

Особенности
  • функция самоустановки
  • максимальная нагрузка: 20 т … 100 т
  • простота монтажа
  • нержавеющая сталь, лазерная сварка, IP68
  • поверка для коммерческого применения:
  • до 5 000 делений (OIML R60)
  • до 10 000 делений (NTEP class III LM)
  • оптимизация для параллельного подключения с угловой коррекцией
  • соответствие требованиям ЭМС согласно EN 45 501
  • взрывобезопасное исполнение согласно ATEX 95 (опционально)

Тех. характеристики

Тип   C16A D1 C16A C3

Номинальная нагрузка (Emax)

т

20

30

40

60

100

20

30

40

60

100

Класс точности по OIML R60



D1 (0,0330 %)

C3 (0,0170 %)

Максимальное число поверочных интервалов (nLC)



1000

3000

(10000 NTEP III LM)

Минимальный поверочный интервал датчика (vmin)

% от Emax

0,0200

0,0100

0,0083

0,0167

(0,0068 NTEP III LM)

(опционально: 0,0050)

Минимальный поверочный интервал весов в соотв. с EN 45 501
[…# = макс. число датчиков]

кг

-

-

-

-

-

5
[6#]
10
[10#]

10 [10#]

10
[6#]
20 [10#]

10
[4#]
20 [10#]

50
[8#]

Чувствительность (Cn)

мВ/В

2

Допуск чувствительности 1)

%

±0,5 1)

Темп. отклонение чувствительности (TKc) 2)

% Cn /10K

±0,0250 2)

±0,0080 2)

Темп. отклонение нулевого сигнала (TK0)

±0,0285

±0,0140

±0,0116

±0,0234

Гистерезис (dhy) 2)

% Cn

±0,0330 2)

±0,0170 2)

Нелинейность (dlin) 2)

±0,0300 2)

±0,0180 2)

Ползучесть (dcr) за 30 мин.

±0,0330
(±0,0150 NTEP III LM)

±0,0167

Входное сопротивление (RLC)
(чёрный-голубой)

Ом

700 ± 20

Выходное сопротивление (R0) 1)
(красный-белый)

706 ± 3,5 1)

Рекомендуемое напряжение питания (Uref)

В

5

Номинальное напряжение питания (BU)

0,5 … 12

Сопротивление изоляции (Ris)

ГОм

> 5

Номинальный температурный диапазон (BT)

-10… +40

Рабочий диапазон температур (Btu)

-30… +70

Диапазон температуры хранения (Btl)

-50… +85

Предельно допустимая нагрузка (EL)

% Emax

150

Разрушающая нагрузка (Ed)

>350

Допустимая динамическая нагрузка (Fsrel)
(амплитуда колебаний в соотв. с DIN 50100)

70
