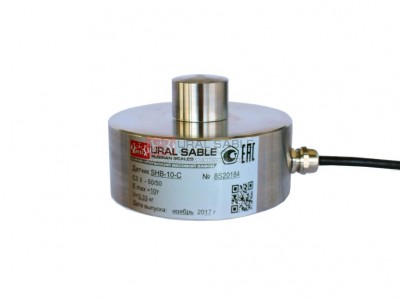

Тензометрический датчик мембранного типа SHB ЮУВЗ (Россия)

Тензометрический датчик мембранного типа SHB ЮУВЗ (Россия)

Описание

Тензометрический датчик SHB - это основной измерительный элемент в конструкции электронных весов. Он преобразует силу воздействия взвешиваемого элемента на датчик и в виде электрического сигнала передает степень деформации.

Особенности:

  • малая высота конструкции
  • макс. нагрузки: 5 т,10 т
  • исполнение согласно ГОСТ 8.631–2013 (OIMLR 60:2000)
  • класс защиты IP68
  • высокий уровень выходного сигнала: 2,00 мВ/В

Тех. характеристики

Тип

Ед. измерения

Значения параметра

Номинальная нагрузка  (Emax)

т

5, 10

Класс точности по OIML R60



C3 (0,0180 %)

Максимальное число поверочных интервалов (nLC)



3000

Минимальный поверочный интервал датчика (vmin)

% от Emax

0,01

Рекомендуемое напряжение питания (Uref)

В

5

Номинальное напряжение питания (BU)

5... 10

Номинальный температурный диапазон (BT)

˚С

-10... +30

Рабочий диапазон температур(Btu)

˚С

-30... +40

Температура хранения (Btl)

˚С

-50... +50
