Вагонные статические весы ВЖД фундаментного исполнения от 20 до 200 тонн

Цена: от 798 700 Руб.
Изготовлены по межгосударственному ГОСТуИзготовлены по межгосударственному ГОСТу
Диапазон рабочих температур -30...+40Диапазон рабочих температур -30...+40
Кабельная разводка в металлорукавеКабельная разводка в металлорукаве
Стандартное ПОСтандартное ПО
Гарантийный срок 24 месГарантийный срок 24 мес
Перевозка в стандартном контейнереПеревозка в стандартном контейнере

Дополнительные опции

Расширенный гарантийный срок 36 месРасширенный гарантийный срок 36 мес
Взрывозащищенное исполнениеВзрывозащищенное исполнение
Расширенный диапазон рабочих температур -50...+50Расширенный диапазон рабочих температур -50...+50
Антикоррозийное покрытие цинконоломАнтикоррозийное покрытие цинконолом
Выносное таблоВыносное табло
Цифровая система измеренияЦифровая система измерения
Взвешивание в 1СВзвешивание в 1С
Дополнительное оборудованиеДополнительное оборудование
Расширенное ПОРасширенное ПО

Описание

Вагонные весы серии ВЖД в фундаментном исполнении являются самыми массовыми вагонными весами в России.
Статические вагонные весы ВЖД предназначены для повагонного статического взвешивания с полным заездом на весы порожних и груженых вагонов и цистерн. По желанию заказчика могут быть установлены на пути как узкой, так и широкой колеи.

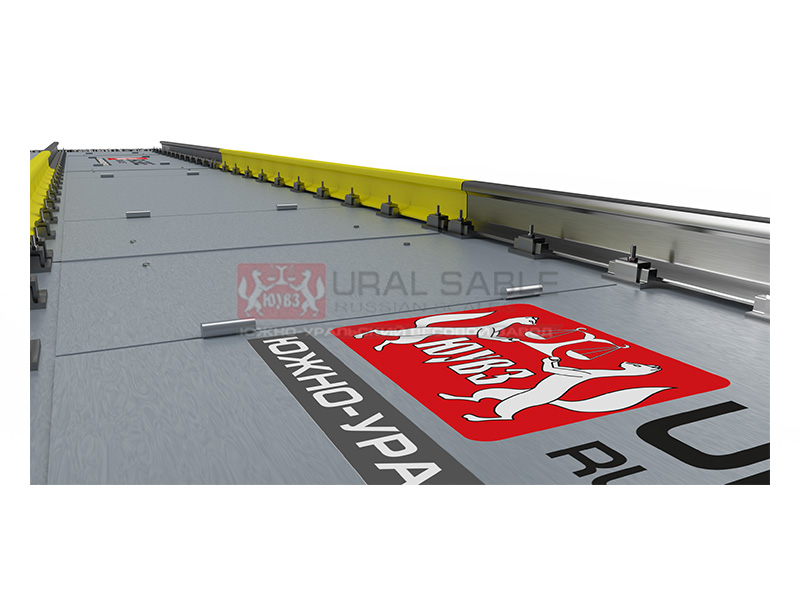

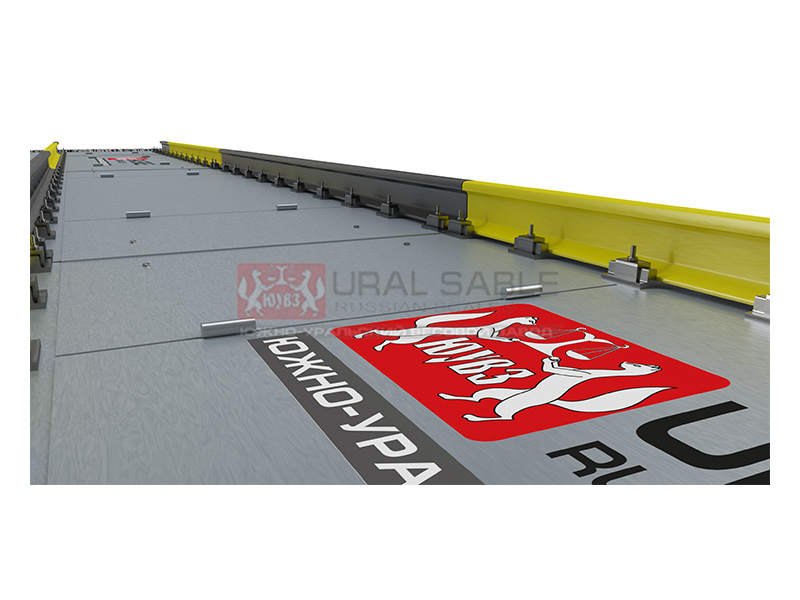

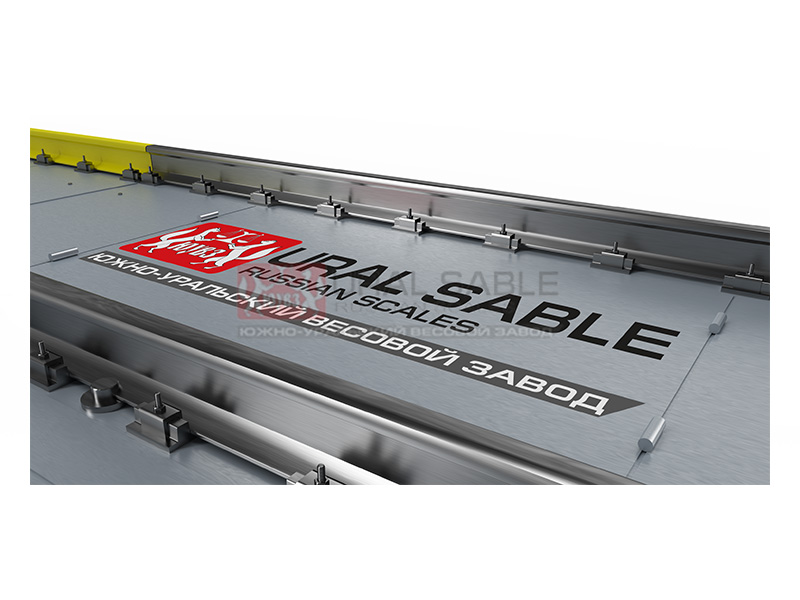

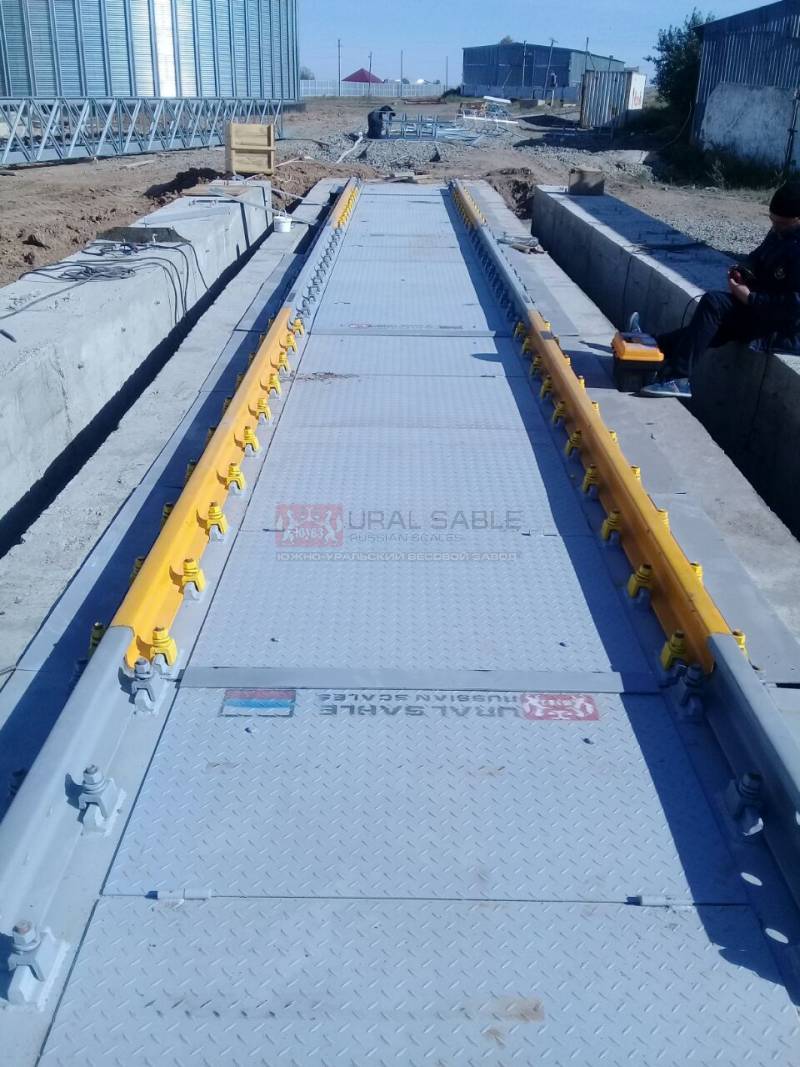

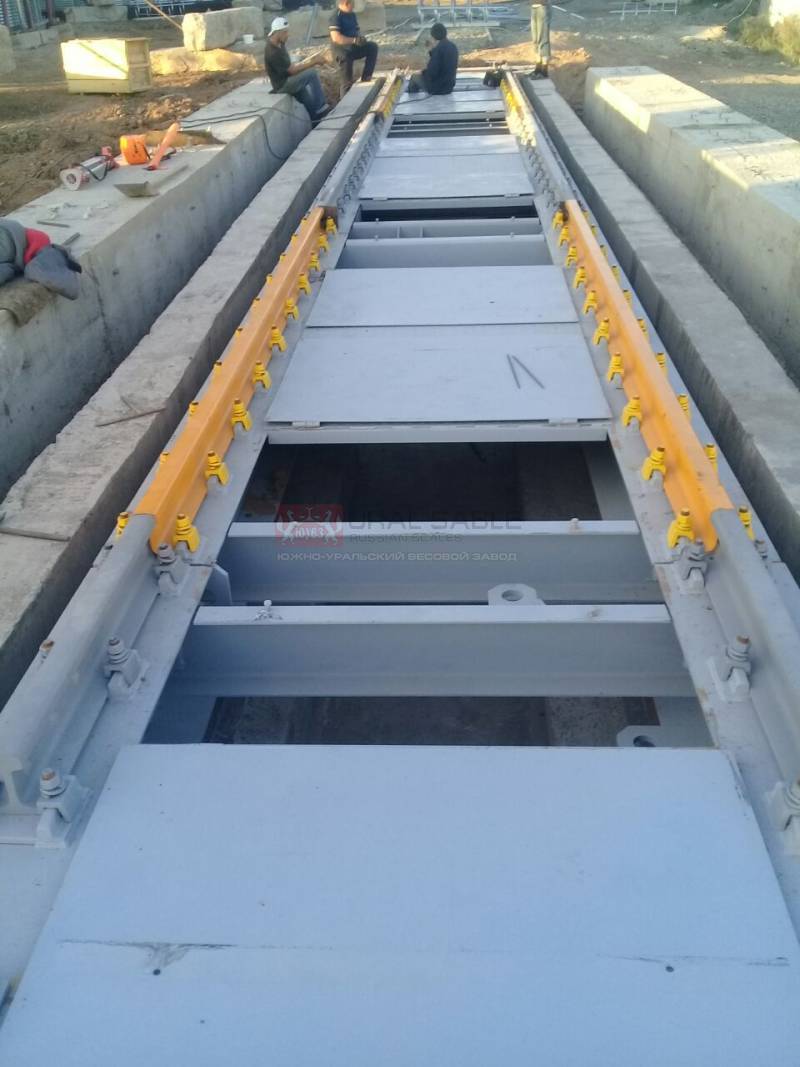

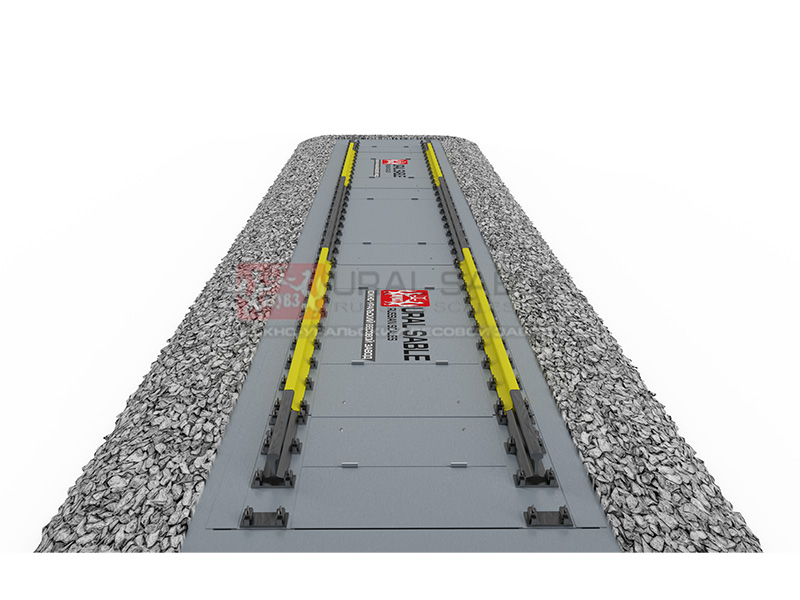

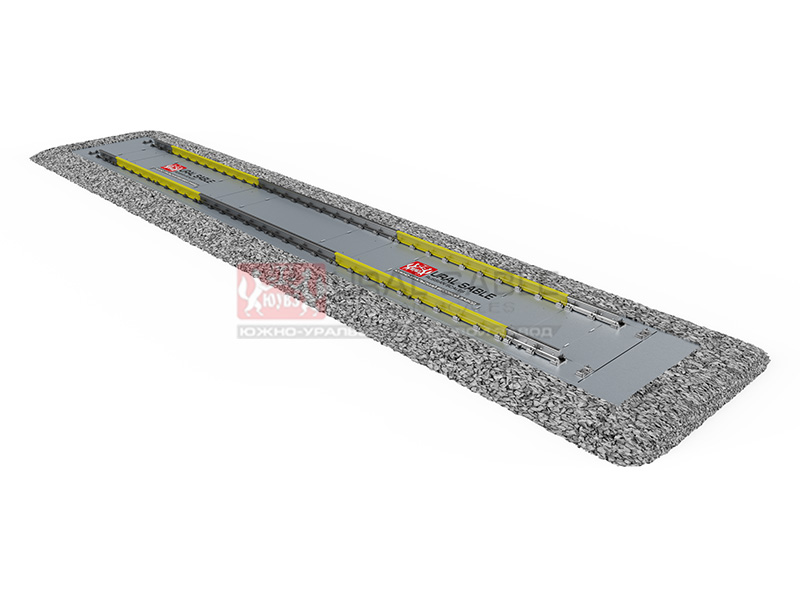

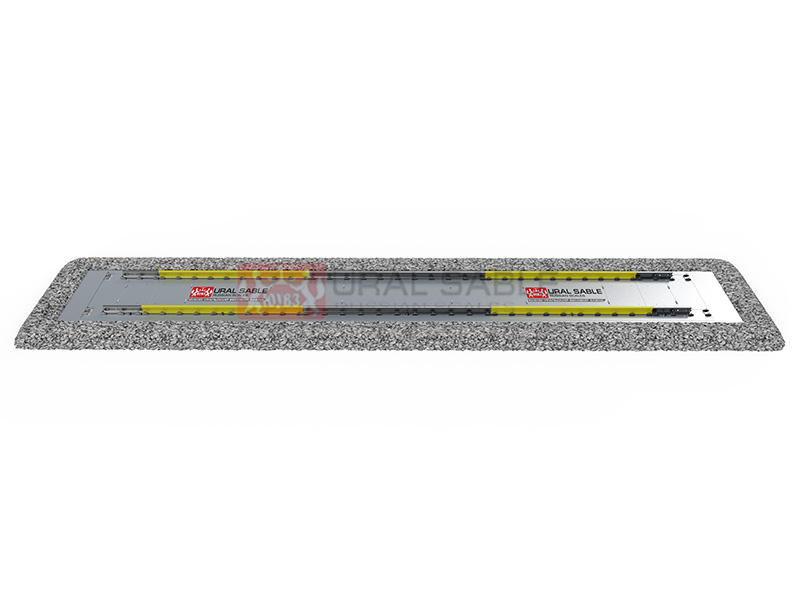

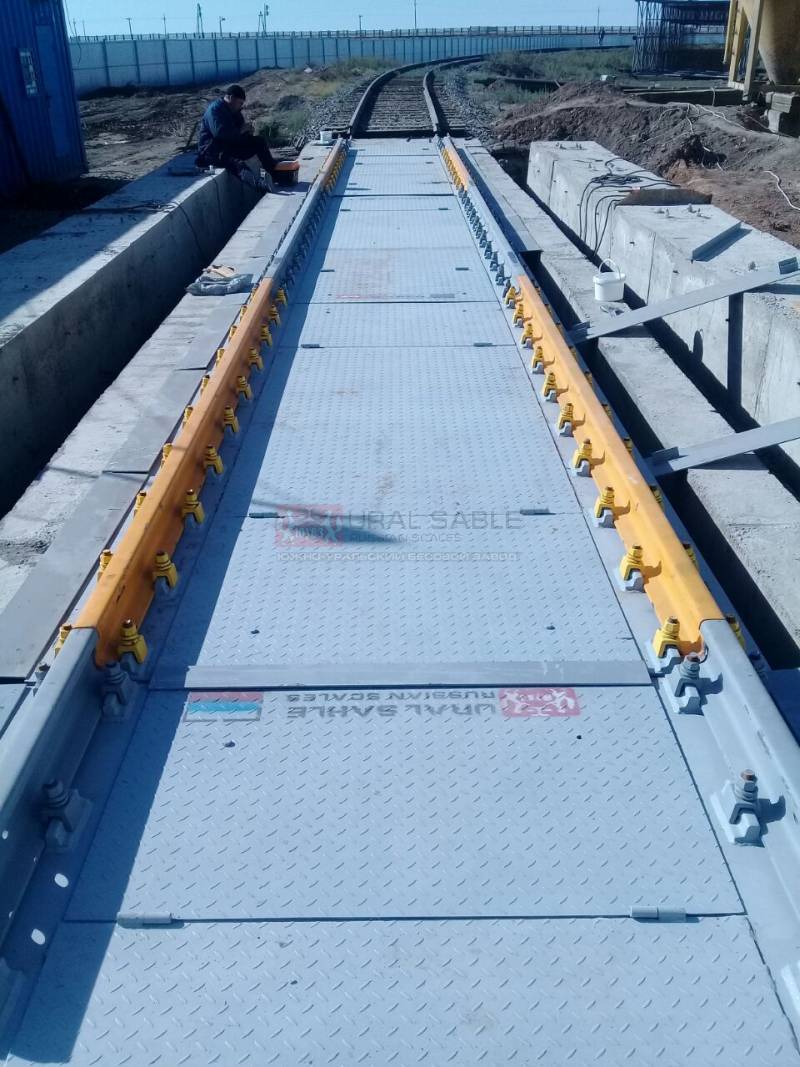

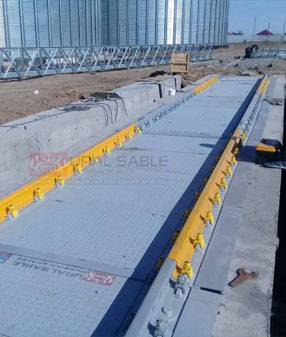

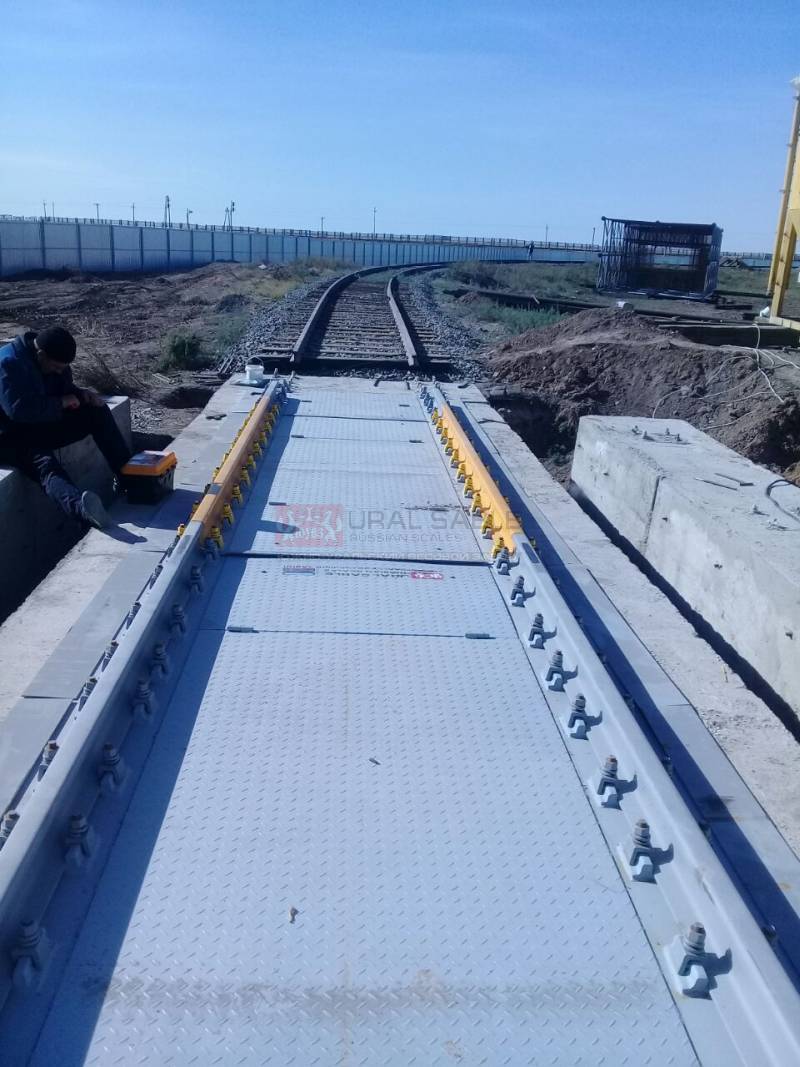

Весы устанавливаются на капитальный фундамент, что позволяет гарантировать долговечность работы весов при значительном грузопотоке. Грузоприемное устройство весов встраивается в железнодорожный путь и не требует работ по укладке дополнительных жд путей.

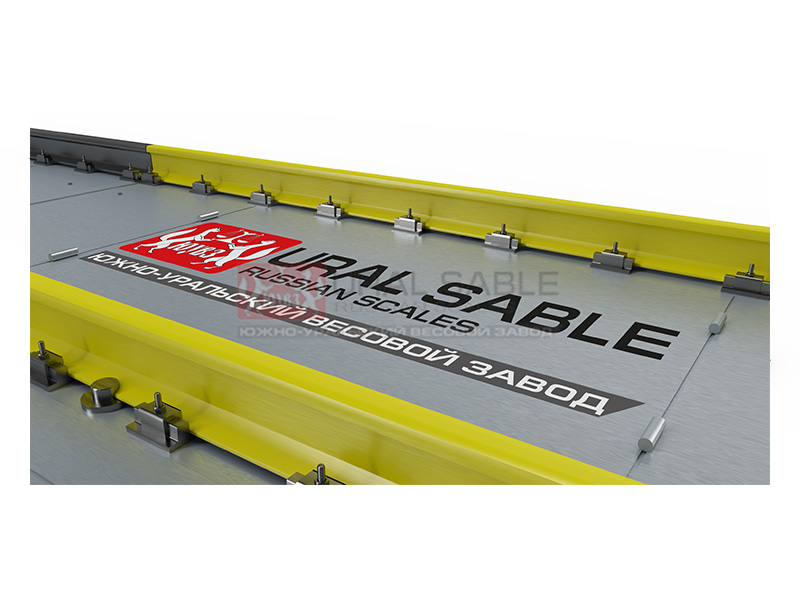

В зависимости от модели весов высота весовой платформы составляет от 450 до 600 мм. Особый конструктив ГПУ гарантирует четырехкратный запас прочности от максимальной нагрузки весов.

Тех. характеристики

Класс точности по ГОСТ OIML R 76-1−2011 средний (III)
Класс точности датчиков по ГОСТ Р 8.726-2010 С3… С5
Диапазон компенсации массы тары, % от Мах 0-10
Диапазон выборки массы тары, % от Мах 0-100
Диапазон рабочих температур, °С -30… +40
Направление движения через весы двустороннее
Максимальная скорость движения через весы при взвешивании, км/ч 10
Электрическое питание – от сети переменного тока с параметрами:
напряжение, В 187… 242
частота, Гц 49… 51
Потребляемая мощность, не более, ВА 50
Значение вероятности безотказной работы весов за 2000 часов 0,92
Средний срок службы весов по ГОСТ OIML R 76-1−2011, не менее, лет 10

Комплект поставки

  • Грузоприемное устройство, в сборе с рельсами;
  • Демпферные платформы (за исключением ВЖД 100.7, 150.7);
  • Комплект тезнзометрических датчиков с узлами встройки;
  • Весоизмерительный преобразователь;
  • Кабельная разводка;
  • Балансировочная коробка;
  • Строительное задание на фундамент;
  • Руководство по эксплуатации. Паспорт.

Модельный ряд

Тип вагона Модель Схема Мах, т Длина весов, м

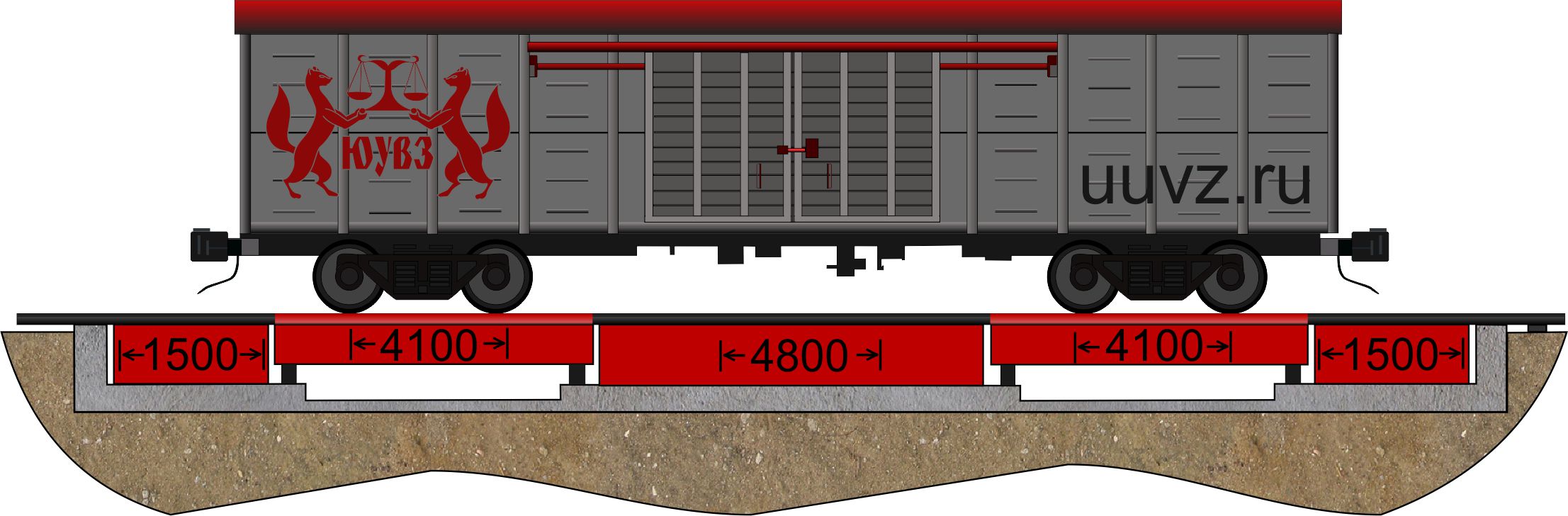

Четырехосные вагоны ВЖД-100.4
ВЖД-150.4
ВЖД-200.4
100
150
200
1,5 + 4,1 + 4,8 + 4,1 + 1,5
Длина ВУ - 13,0
Общая длина весов - 16,0

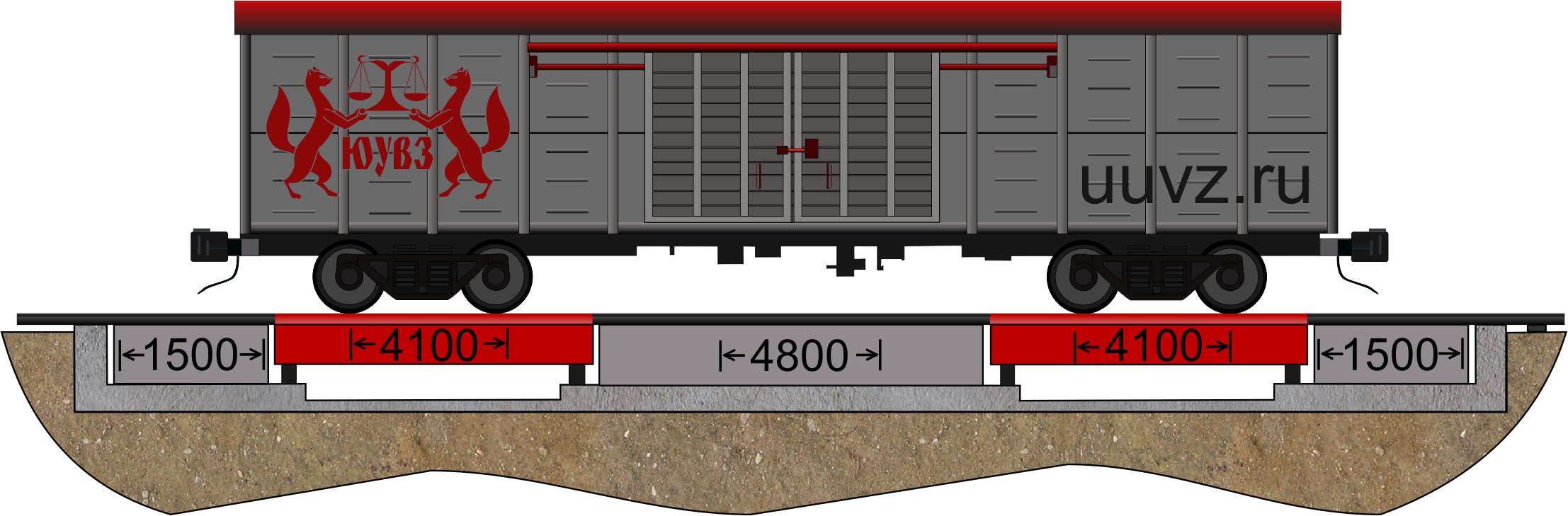

ВЖД-100.7
ВЖД-150.7
ВЖД-200.7

100
150
200
4,1 + 4,8 + 4,1
Длина ВУ - 13,0
Общая длина весов - 13,0
Четырех-, шести- и восьмиосных вагонов ВЖД-100.5
ВЖД-150.5
ВЖД-200.5
100
150
200
5,0 + 5,0 + 5,0 + 5,0
Длина ВУ - 20,0
Общая длина весов - 20,0
