Бесфундаментные автомобильные весы ВАТ "СТАНИЦА"

Цена: от 788 100 Руб.
Изготовлены по межгосударственному ГОСТу Изготовлены по межгосударственному ГОСТу
Диапазон рабочих температур -30...+40 Диапазон рабочих температур -30...+40
Кабельная разводка в металлорукаве Кабельная разводка в металлорукаве

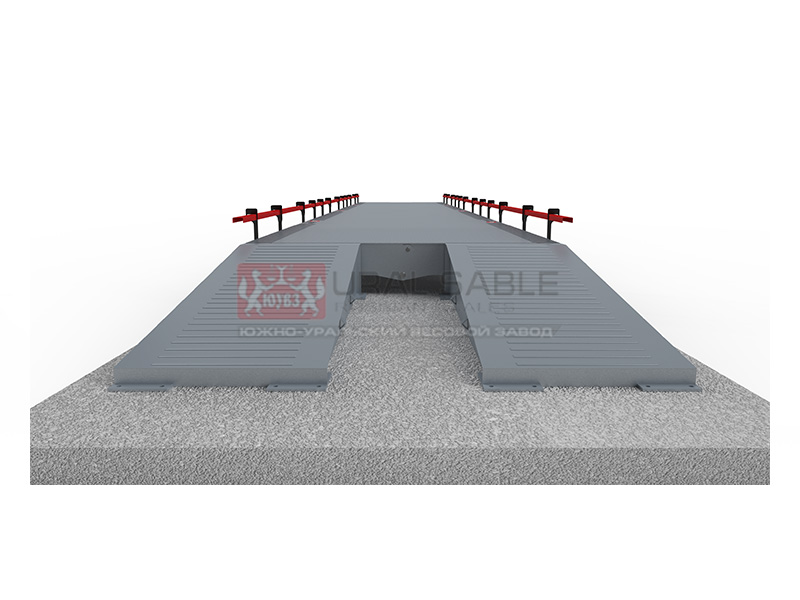

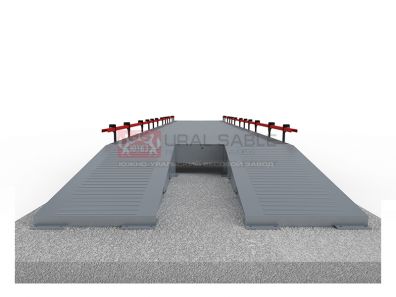

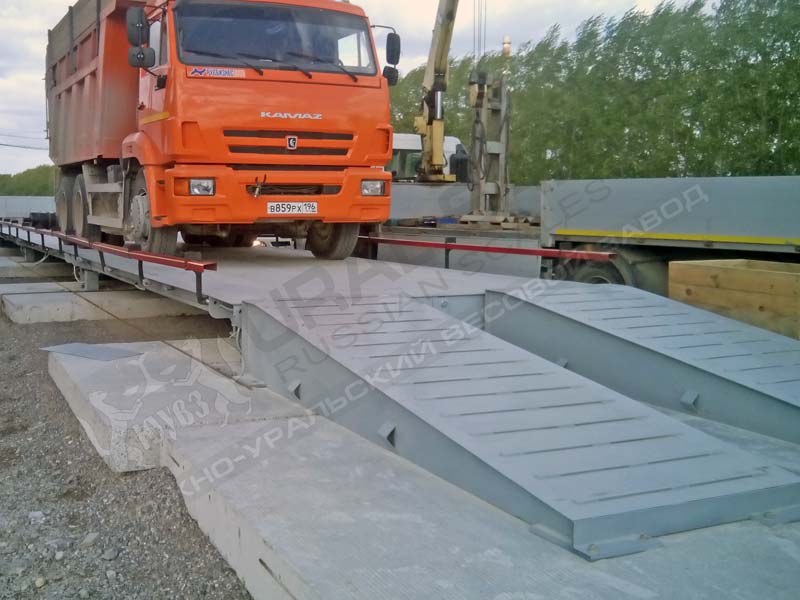

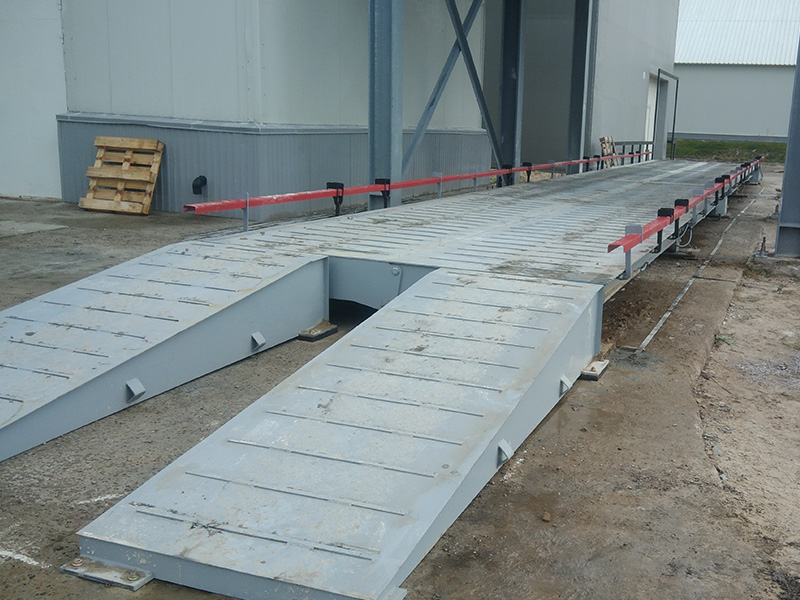

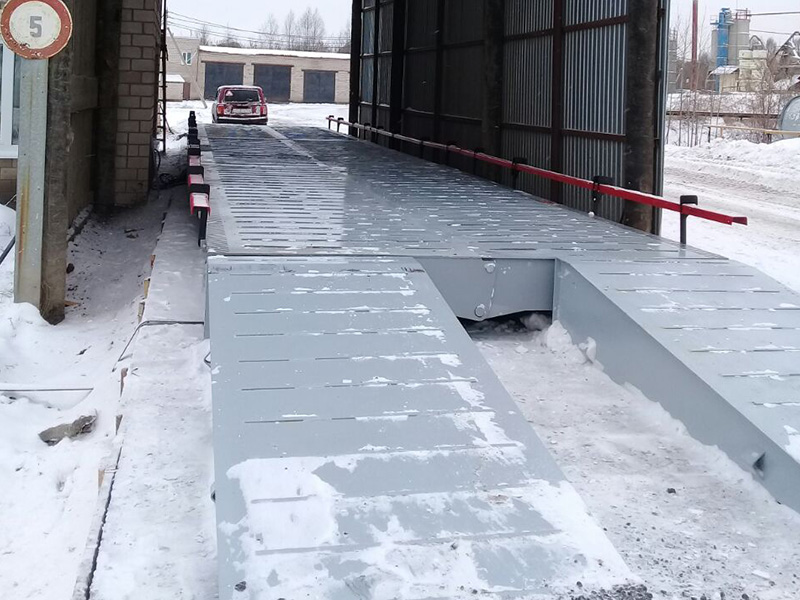

Въездной и съездной пандус Въездной и съездной пандус
Стандартное ПО Стандартное ПО
Ограждение грузоприеменой платформы Ограждение грузоприеменой платформы
Гарантийный срок 24 мес Гарантийный срок 24 мес
Перевозка в стандартном контейнере Перевозка в стандартном контейнере

Дополнительные опции

Расширенный гарантийный срок 36 мес Расширенный гарантийный срок 36 мес
Взрывозащищенное исполнение Взрывозащищенное исполнение
Расширенный диапазон рабочих температур -50...+50 Расширенный диапазон рабочих температур -50...+50
Антикоррозийное покрытие цинконолом Антикоррозийное покрытие цинконолом
Выносное табло Выносное табло
Цифровая система измерения Цифровая система измерения
Взвешивание в 1С Взвешивание в 1С
Дополнительное оборудование Дополнительное оборудование
Расширенное ПО Расширенное ПО

Установка

Установка над поверхностью Установка над поверхностью
Установка в приямок Установка в приямок

Описание

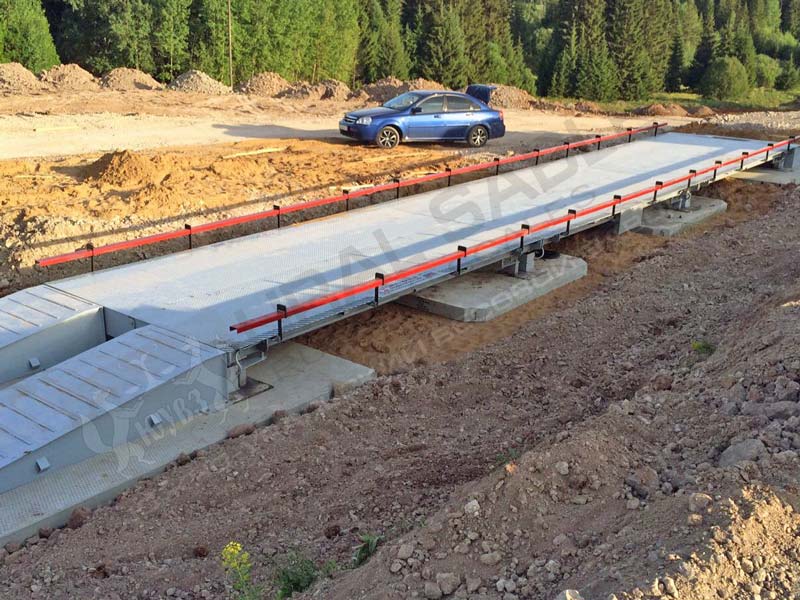

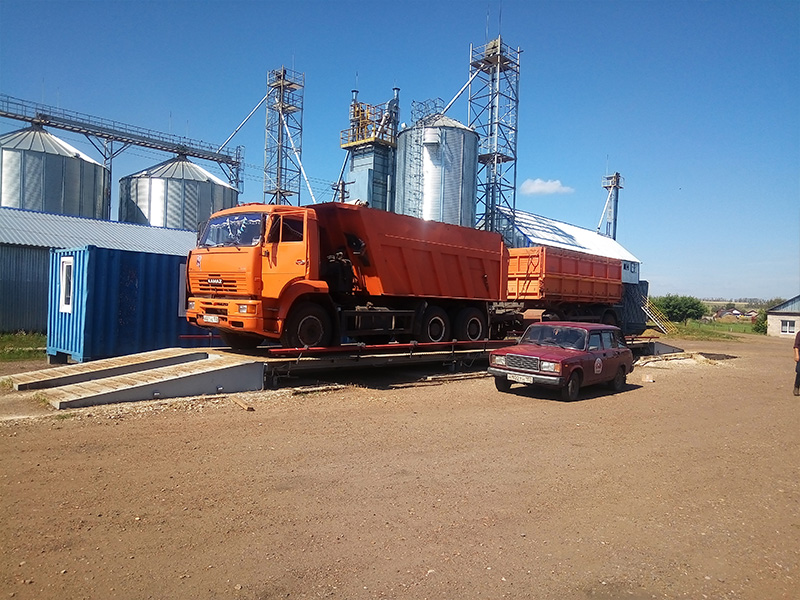

ВАТ "Станица" - автомобильные платформенные весы передвижного исполнения предназначены для взвешивания груженного и порожнего автотранспорта. Мобильность весов заключается в отсутствии необходимости строить капитальный фундамент. Это значительно сокращает затраты на установку (не требуются дорогостоящие бетонные работы) и дает возможность переносить весы на новое место на протяжении всего срока эксплуатации.

Легкость демонтажа позволяет использовать бесфундаментные автомобильные весы на временных(сезонных) работах и легко перемещать с одного рабочей территории на другую.

Весы имеют ортотропную конструкцию, превосходящую по своим характеристикам все варианты обычных классических платформ. Благодаря уникальному балансу цены и качественных характеристик автомобильных бесфундаментных весов модельного ряда «Станица», продукт уверенно отвоевал передовые позиции рынка весового оборудования России, СНГ и стран зарубежья.

Складная конструкция весов упрощает транспортировку весов. Их можно перевозить, как автомобильным, так и иным транспортом. В том числе контейнером.

Применение

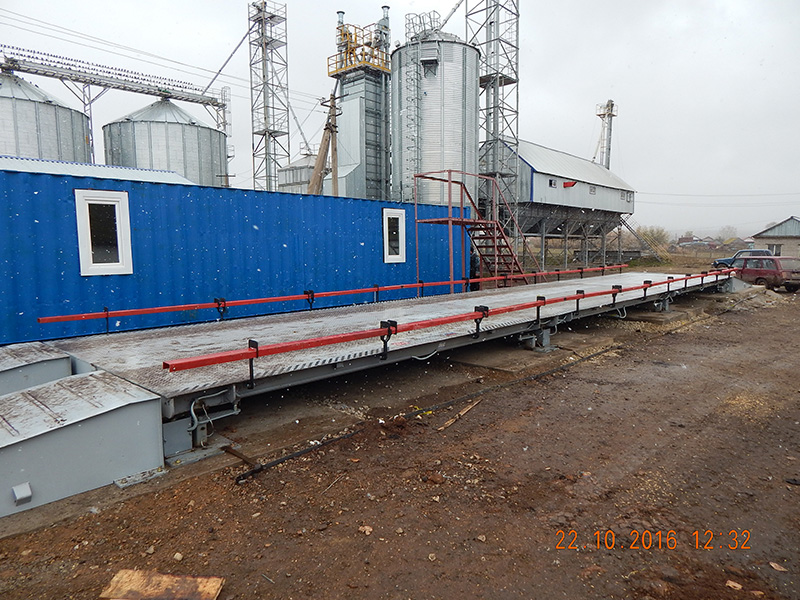

Весы широкоиспользуются во всех сферах промышленности, сельском хозяйстве, строительстве, на складах и логистических компаниях, добыче, переработке и приеме сырья.

Дополнительная информация

Автомобильные весы типа ВАТ выпускаются по ГОСТ OIML R 76-1-2011
Автомобильные весы типа ВАТ внесены в Государственный Реестр средств измерений РФ № 55381-13, имеют сертификат об утверждении типа средств измерений RU.C.28.004.A № 52877.
Платформы автомобильных весов имеют запатентованную конструкцию.


Особенности конструкции весов Южно-Уральского Весового Завода

sttАвтомобильные электронные весы – это сложное измерительное оборудование, позволяющее производить взвешивание автотранспорта с высокой точностью. В условиях роста производства и открытия новых промышленных объектов возникает необходимость оснащения предприятий современными и недорогими автомобильными весами. В сегменте производителей весового оборудования России – Южно-уральский Весовой Завод один из лидеров. Мы предлагаем различные модификации автомобильных весов, подходящие под любые запросы и требования заказчика. Благодаря многолетнему опыту, отлаженному производству по принципу «полный цикл», у нас наиболее выгодные варианты по соотношению цена-качество. Автомобильные электронные весы проектируются и производятся мастерами своего дела на современном оборудовании: плазменные и механические заготовительные линии, роботизированные сварочные линии, автоматизированные линии подготовки и покраски


stat2В конструкцию наших автомобильных весов заложены так называемые закрытые трапецеидальные ортотропные рёбра. Эта уникальная конструкция помогает разгрузить области, которые подвержены усталостному износу. Непрерывные (сплошные) сварные швы, соединяющие ортотропные рёбра с настилом весовой платформы, обеспечивают прочность и долговечность. Автомобильные электронные весы производятся согласно Технических условий ТУ 4274-002-15285126-12 и соответствуют ГОСТ OIMLR 76-1-2011,утверждены в Росстандарте и зарегистрированы в Государственном Реестре средств измерений РФ № 55381-13. Свидетельство об утверждении типаRU.C.28.004.A № 52877.


Что же обозначает термин "ортотропные"?

stat3Термин «ортотропная плита», ставший сейчас международным, является сокращенным обозначением понятия «ортогонально-анизотропная плита», т. е. плита, имеющая разные деформативные свойства в двух взаимно перпендикулярных направлениях: вдоль продольных ребер и вдоль поперечных балок. Данная технология ортотропных плит широко применяется во всём мире при проектировании и строительстве мостов и эстакад.

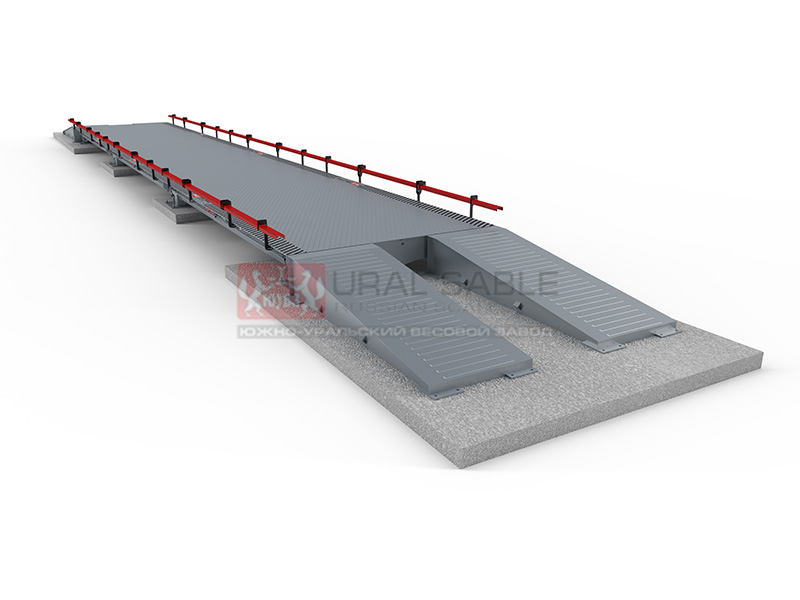

Верхняя ортотропная плита, расположенная в уровне проезда, состоит из листа настила, из приваренных к нему продольных ребер и из поперечных балок, опирающихся на основные конструкции (обычно стенки) главных балок. В наших весах платформа также состоит из настила (толщиной минимум 10 мм), приваренных к нему сплошным швом закрытых трапецеидальных ортотропных рёбер и поперечных торцевых балок, которые опираются на тензодатчики.


stat4В частности, конструкция ортотропных плит использовалась при строительстве таких мостов как Виадук Мийо во Франции и Вестгейт Бридж в Австралии, а так же при восстановлении многих мостов в послевоенной Германии. Взамен мостового полотна моста Золотые Ворота в США, опять же пришла усовершенствованная конструкция ортотропных плит.
Согласитесь, к конструкции мостов предъявляются очень жёсткие требования и она должна выдерживать большие транспортные потоки в течение очень длительного времени. Поскольку данные требования можно отнести и к весам, есть смысл использовать эту конструкцию и при изготовлении весов.


stat6Южно-Уральский Весовой Завод – первый и единственный в России производитель автомобильных весов, обладающий современным и высокоточным оборудованием, позволяющим использовать при производстве весового оборудования технологию ортотропных плит. Уникальность наших автомобильных весов ещё и в том, что они состоят из полноразмерных (цельных) весовых платформ шириной от 3 до 3,5 метров. Это позволяет исключить аварийный съезд автомобилей в межколейное пространство, облегчает производить поверку весов (перекатывать гири по весам), а также позволяет добиться идентичности показания веса в любой точке весовой платформы.

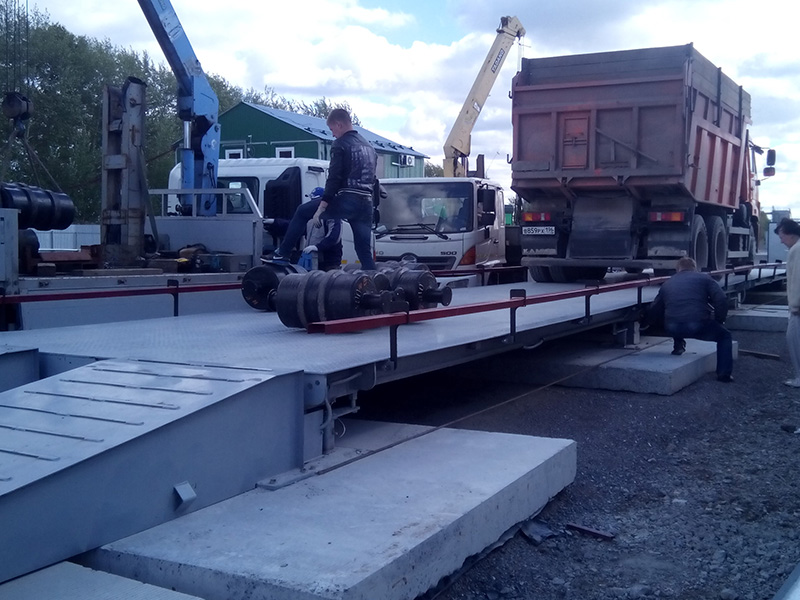

stat7Для возможности транспортировки таких крупногабаритных платформ, наше конструкторское бюро разработало их конструкцию таким образом, что платформы без особых усилий складываются и раскладываются пополам. Даная конструкция в свою очередь позволила в разы сократить процесс монтажа весов по времени и намного этот процесс облегчить.У других производителей весовые платформы состоят из узких полуплатформ, соединяющихся между собой поперечными стяжками при помощи большого количества болтовых соединений. Так что монтаж других весов – процесс долгий и трудоёмкий.


stat9Конструкция весов, полностью разработанная нашим конструкторским бюро, позволила сократить время нахождения весов в производстве и повысила их надёжность в эксплуатации. При использовании в конструкции спец.сталей, автомобильные весы выдерживают экстремальные нагрузки и перепады температур. Достигается работоспособность весов с максимальной интенсивностью, в условиях крайнего севера при максимально низких температурах.

Весоприёмные платформы наших весов запатентованы (ПАТЕНТ №148267) и не имеют аналогов в России и во всём мире. Вниманию наших заказчиков мы представляем автомобильные электронные весы уникальной конструкции ВАТ «Ермак», ВАТ «Соболь», ВАТ «Станица» и ВАТ «Усадьба».

Тех. характеристики

Класс точности весов по ГОСТ OIML R 76-1−2011 средний (III)
Класс точности датчиков по ГОСТ Р 8.726-2010 не ниже С3
Диапазон рабочих температур, °С -30… +40
-50… +50 (спец. исполнение)
Направление движения двухстороннее
Максимальная скорость заезда на весы, км/ч 5
Средний срок службы по ГОСТ OIML R 76-1−2011, не менее, лет 10

Комплект поставки

  • Грузоприемная платформа;
  • Комплект въездных и съездных пандусов;
  • Комплект установочных модулей;
  • Комплект ограничителей от продольных и поперечных смещений;
  • Комплект боковых ограждений;
  • Комплект тезнзометрических датчиков с узлами встройки;
  • Весоизмерительный преобразователь;
  • Балансировочная коробка;
  • Кабельная разводка;
  • Задание по подготовке установочной площадки (либо задание на лёгкий фундамент);
  • Руководство по эксплуатации. Паспорт.

Модельный ряд



Модель Мах, т Размеры грузоприемной платформы, м
ВАТ 20 5,5 – 1 20 5,5 х 3
6,0 – 1 6,0 х 3
11,0 – 2 11,0 х 3
12,0 – 2 12,0 х 3
ВАТ 30 11,0 – 2 30 11,0 х 3
12,0 – 2 12,0 х 3
16,5 – 3 16,5 х 3
18,0 – 3 18,0 х 3
ВАТ 40 11,0 – 2 40 11,0 х 3
12,0 – 2 12,0 х 3
16,5 – 3 16,5 х 3
18,0 – 3 18,0 х 3
ВАТ 50 11,0 – 2 50 11,0 х 3
12,0 – 2 12,0 х 3
16,5 – 3 16,5 х 3
18,0 – 3 18,0 х 3
22,0 – 4 22,0 х 3
24,0 – 4 24,0 х 3
ВАТ 60 11,0 – 2 60 11,0 х 3
12,0 – 2 12,0 х 3
15,0 – 3 15,0 х 3
16,5 – 3 16,5 х 3
18,0 – 3 18,0 х 3
20,0 – 3 20,0 х 3
22,0 – 4 22,0 х 3
24,0 – 4 24,0 х 3
ВАТ 80 16,5 - 3 80 16,5 - 3
18,0 - 3 18,0 - 3
20,0 - 4 20,0 - 3
22,0 - 4 22,0 - 3
24,0 - 4 24,0 - 3
ВАТ 100 16,5 - 3 100 16,5 - 3
18,0 - 3 18,0 - 3
20,0 - 4 20,0 - 3
22,0 - 4 22,0 - 3
24,0 - 4 24,0 - 3

Сертификаты

Документация

  • Руководство по эксплуатации весов (Скачать)
  • Руководство по эксплуатации весоизмерительного преобразователя КВ007 КП/КМ (Скачать)
  • Статическое взвешивание ПО - руководство пользователя (Скачать)

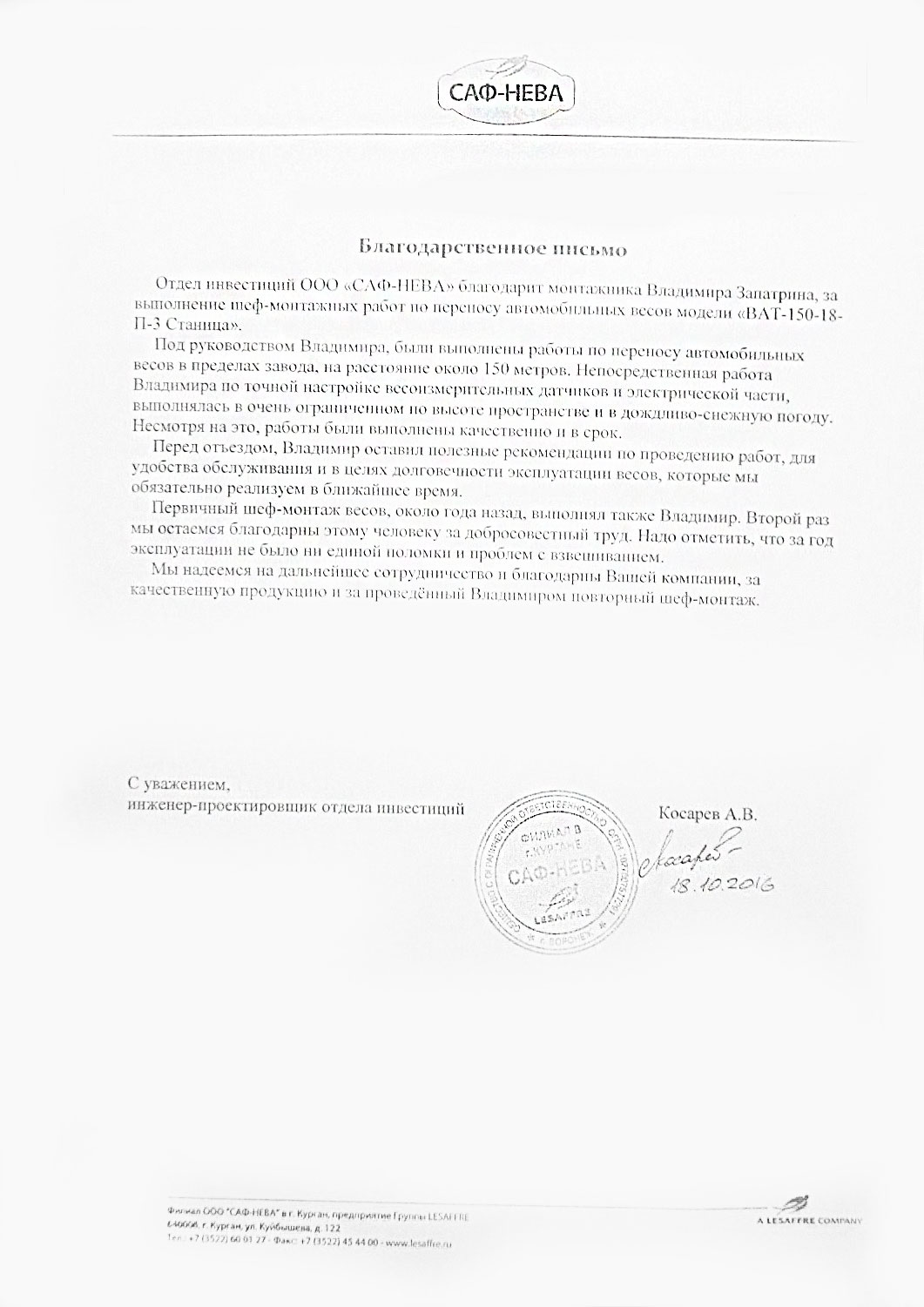

Отзывы наших клиентов
