Вагонные Стато-Динамические весы. Комплекс ВЖД-ДВ. Бесфундаментное исполнение

Вагонные Стато-Динамические весы. Комплекс ВЖД-ДВ. Бесфундаментное исполнение
Диапазон рабочих температур -30...+40Диапазон рабочих температур -30...+40
Кабельная разводка в металлорукавеКабельная разводка в металлорукаве
Стандартное ПОСтандартное ПО
Гарантийный срок 24 месГарантийный срок 24 мес
Перевозка в стандартном контейнереПеревозка в стандартном контейнере

Диапазон рабочих температур -30...+40Диапазон рабочих температур -30...+40
Кабельная разводка в металлорукавеКабельная разводка в металлорукаве
Стандартное ПОСтандартное ПО
Гарантийный срок 24 месГарантийный срок 24 мес
Перевозка в стандартном контейнереПеревозка в стандартном контейнере

Описание

Весовой комплекс, позволяющий производить взвешивание груженных и порожних вагонов целиком, как в статическом режиме, так и в движении.
Бесфундаментное исполнение значительно сокращает затраты на строительные и бетонные работы.

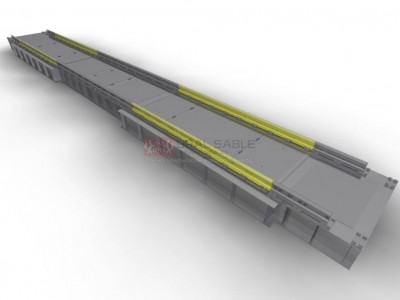

Конструктив весов включает в себя раму-основание, 2 демпферные платформы , 1 промежуточную и 2 грузоприемные платформы каждая из которых опирается на 4 тензометрических датчика. Все датчики подключаются в восьмиканальный динамический преобразователь. По средствам интерфейса RS485 данные с преобразователя передаются на компьютер. Программное обеспечение на компьютере производит все необходимые преобразования для получения значений массы, направление и скорости движения.

Тех. характеристики

Класс точности по ГОСТ OIML R 76-1−2011 средний (III)
Класс точности по ГОСТ 30414 1,2
Класс точности датчиков по ГОСТ Р 8.726-2010 С3… С5
Диапазон компенсации массы тары, % от Мах 0- 10
Диапазон выборки массы тары, % от Мах 0-100
Диапазон рабочих температур, °С -30… +40
Направление движения через весы двустороннее
Максимальная скорость движения через весы при взвешивании, км/ч 10
Электрическое питание – от сети переменного тока с параметрами:
напряжение, В 187… 242
частота, Гц 49… 51
Потребляемая мощность, не более, ВА 50
Значение вероятности безотказной работы весов за 2000 часов 0,92
Средний срок службы весов по ГОСТ OIML R 76-1−2011, не менее, лет 10

Комплект поставки

  • Грузоприемное устройство, в сборе с рельсами;
  • Демпферные платформы;
  • Промежуточная платформа;
  • Комплект тезнзометрических датчиков с узлами встройки;
  • Динамический преобразователь (8-канальный);
  • Блок питания 24В;
  • Конвертер интерфейса RS485->USB;
  • Кабельная разводка;
  • Балансировочная коробка;
  • Строительное задание на фундамент;
  • Руководство по эксплуатации. Паспорт.

Модельный ряд

Четырехосные повагонное взвешивание, Шести-, восьмиосные потележечное взвещивание ВЖД-ДВ до 200 1,5 + 4,1 + 4,8 + 4,1 + 1,5;
Длина ВУ - 13,0
Общая длина весов - 16,0

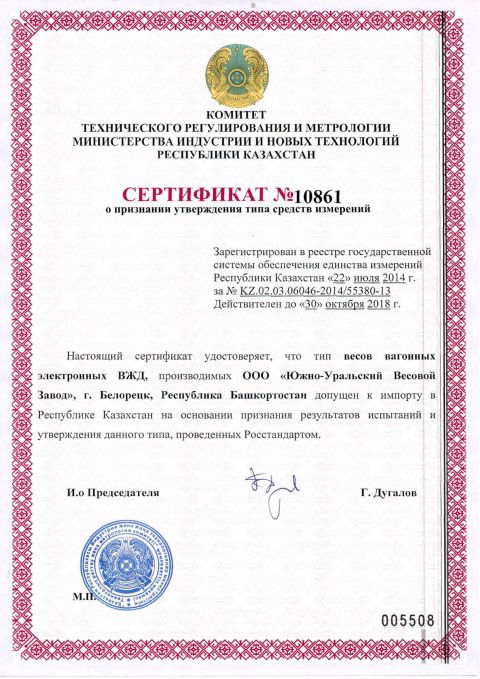

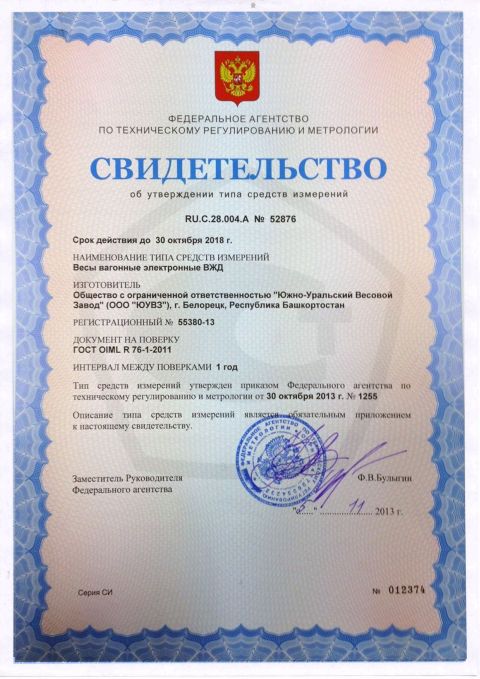

Сертификаты

Документация

  • Руководство по эксплуатации весов (Скачать)
  • Руководство по эксплуатации весоизмерительного преобразователя КВ007 КП/КМ (Скачать)
  • Статическое взвешивание ПО - руководство пользователя (Скачать)

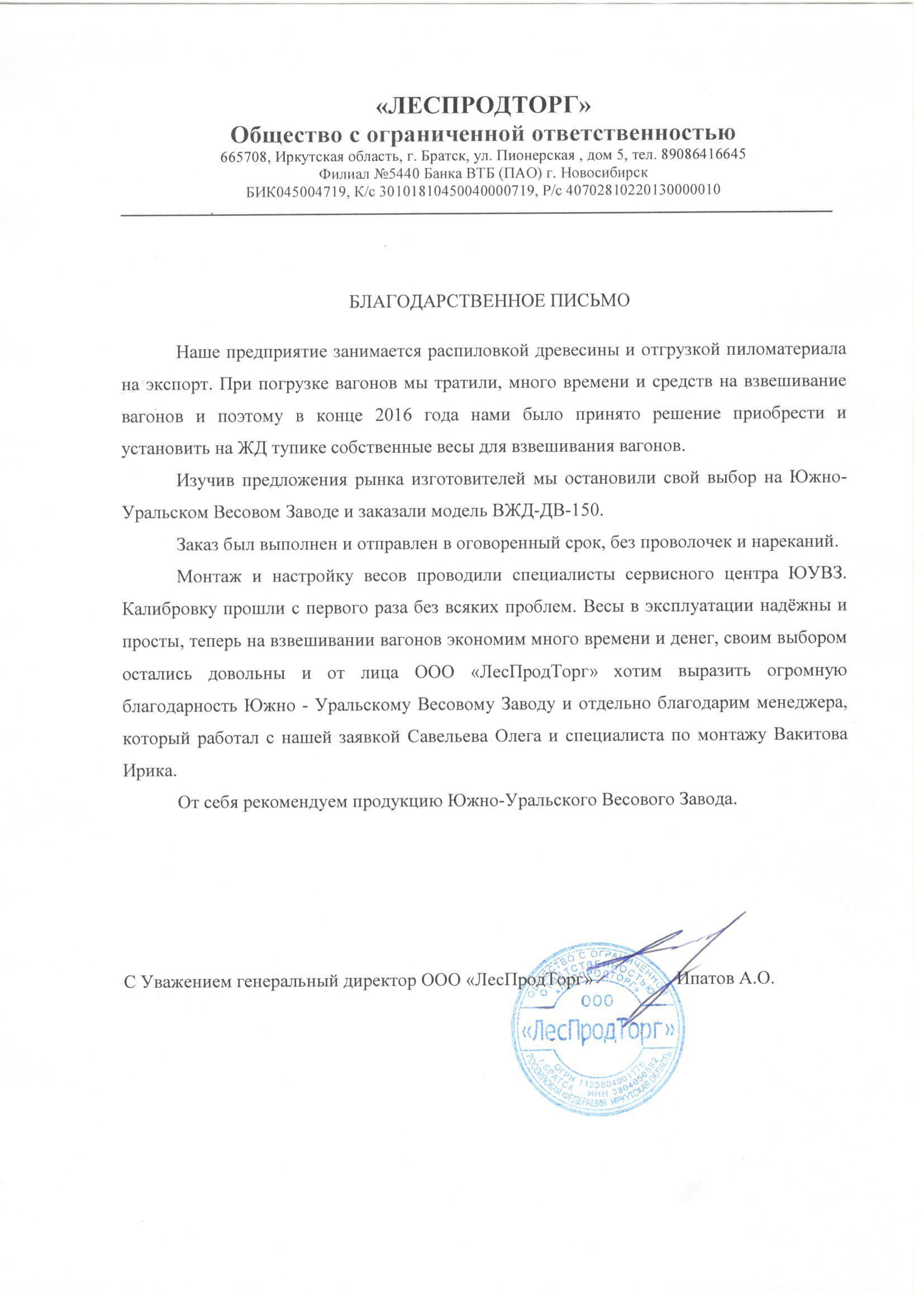

Отзывы наших клиентов
